esp-wroom-02 で温湿度計dht11を使ってみた

・目的
・使用したもの
・方法
- （１）回路組み立て
- （2）プログラムコード

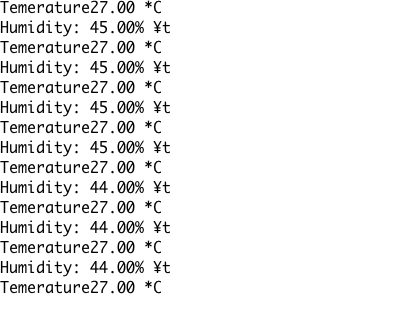

・結果

・目的

　esp-wroom-02 でdht11を使用し、温湿度計を計測し、シリアルモニターに

　表示させる。

・使用したもの

　温湿度計dht11

esp-wroom-02

ジャンパワイヤ

usbシリアル変換モジュール

　mac mini

・方法

（１）回路組み立て

　　　回路は図１のように組んだ。図２は実際の回路の写真。

　　　dht11のNCピンはどこにも接続する必要はない。

　　　電源はeneloop lite単三を直列４本で構成した。　またレギュレータを用いて

　　　3.3Vの定電圧を供給。

f:id:shangtian:20170615215307p:plain

図１：esp-wroom-02 とdht11

f:id:shangtian:20170615212113j:plain

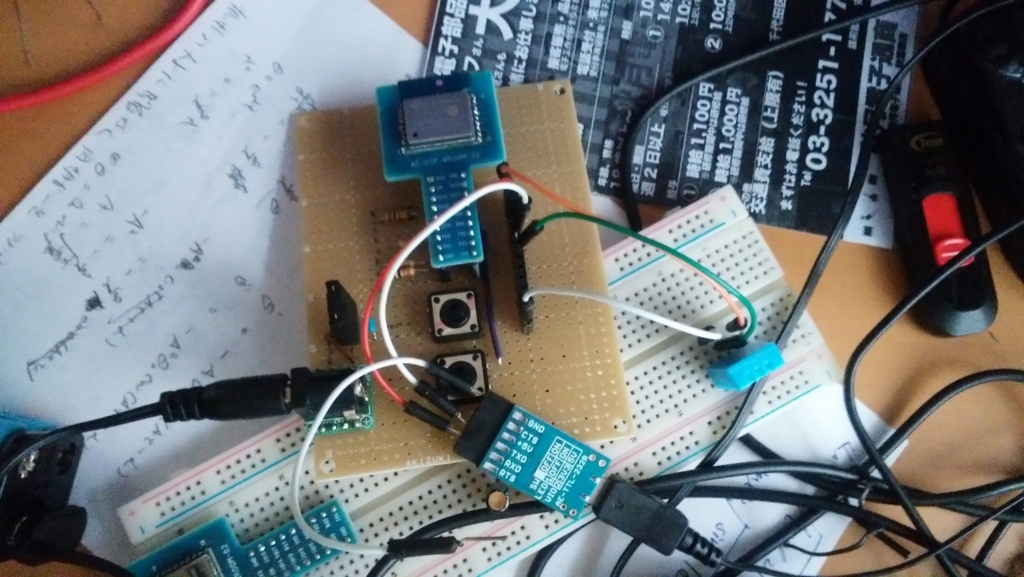

図２：回路の写真

（2）プログラムコード

dht11を使用するにはライブラリをインクルードする必要がある。

　　詳しくは

shangtian.hatenablog.com

　　　を参照してほしい。　dht11のDATAピンは

　　　 IO4に接続したので

　　　 const int PIN_DHT = 4;

でピンを指定した。図４に全体のコードを示した。

#include <DHT.h>

const int PIN_DHT = 4; //dht11に接続するピンを指定
DHT dht(PIN_DHT,DHT11);　//DHTの種類とピンを定義

void setup() {
  Serial.begin(9600);
  Serial.println("DHT11");
  dht.begin(); //dhtを起動
}

void loop(){

  float humidity = dht.readHumidity();　//湿度読み取り
  float temperature = dht.readTemperature();//温度読み取り

  Serial.print("Humidity: ");
  Serial.print(humidity);
  Serial.println("% ¥t");
  Serial.print("Temerature");
  Serial.print(temperature);
  Serial.println(" *C");

  delay(3000);　//3秒停止
}

図４：esp-wroom-02_dht11
