はじめに

AVRプログラマ Xian DIY USBasp TyepC verのサポートページです。
こちらの商品はAVRマイコンの書き込み装置です。Arduino IDEでもご使用いただけます。 IDCソケットだけでなく、ピンソケットも搭載しているので、ジャンパワイヤをつかってブレッドボード上などでの開発でも便利にご使用いただける商品となっています。

もくじ

ドライバのインストール

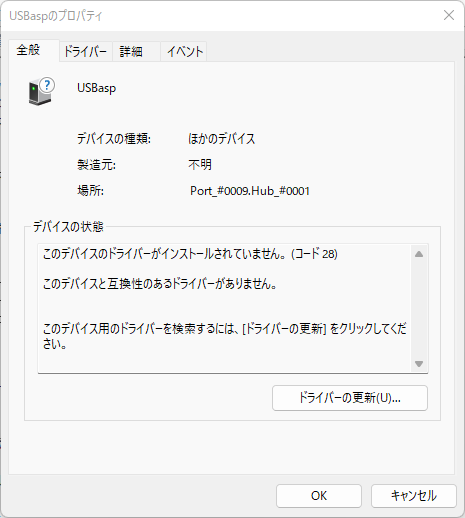

Linuxmac os ではドライバをインストールせずにご使用いただけますが、 windowsの場合は以下の手順でドライバをインストールしていただく必要があります。

Windows

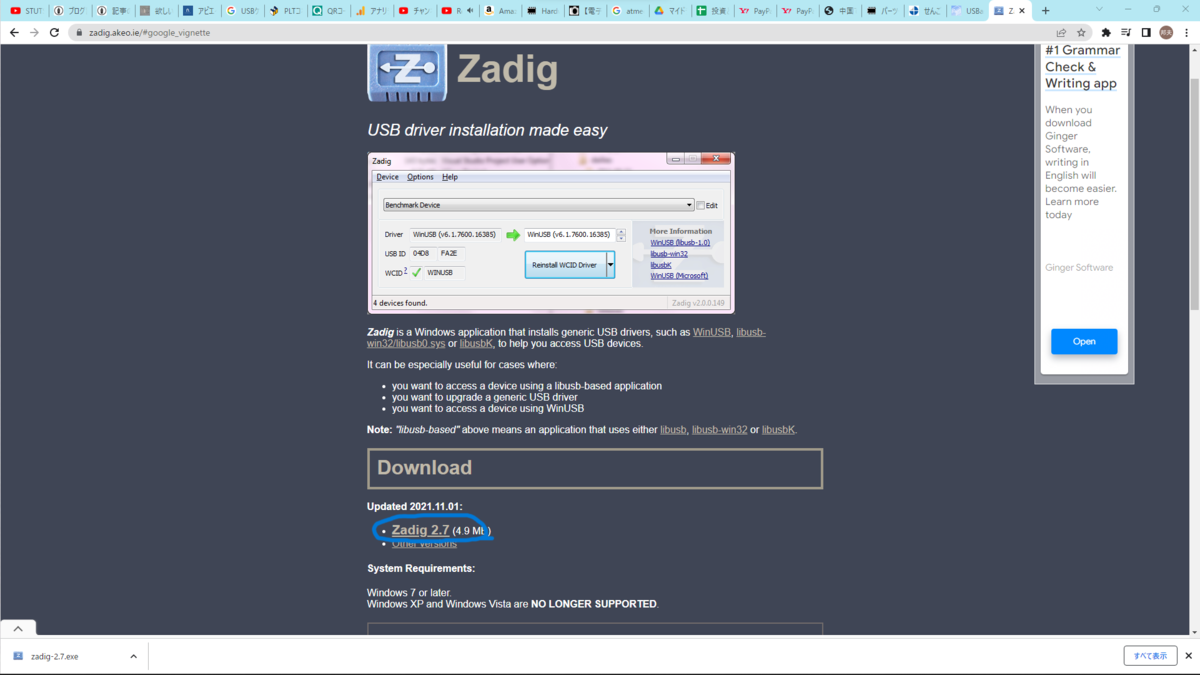

以下のサイトよりZadingをダウンロードしてください。 zadig.akeo.ie 青丸で囲んでいる部分からダウンロードできます。

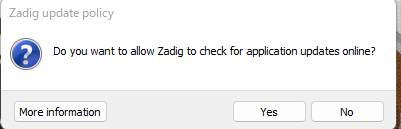

Zadingを実行すると下の画面が出てきます。 YESをクリックしてください。

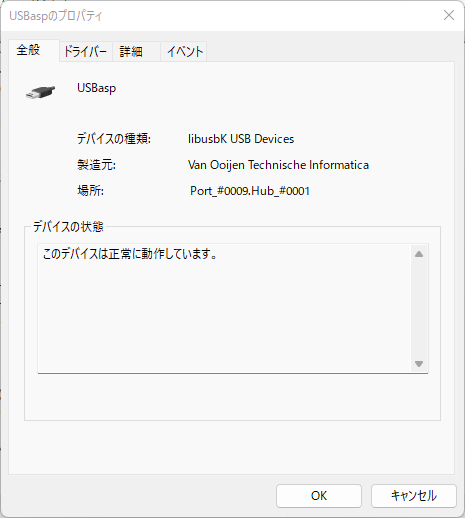

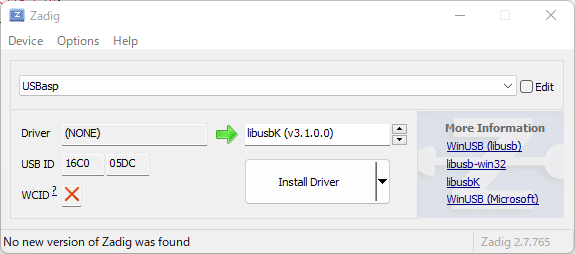

USBaspを選択、Driver選択部分はlibusbK(v3.1.0.0)を選択しInstall Driverをクリックして下さい。 インストールが成功するとUSBaspのプロパティはのデバイスの状態が「このデバイスは正常に動作しています。」と更新されます。

Arduino IDEでご利用いただく場合

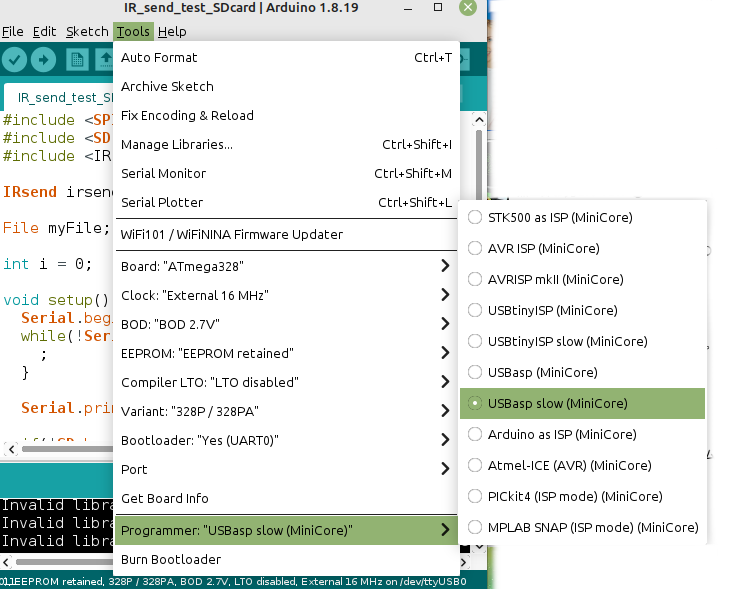

特にAtmega系(ボードマネージャーがMini coreの場合)にブートローダーやスケッチを書き込む際には書き込み装置の選択画面でUSBasp slowを選択してください。

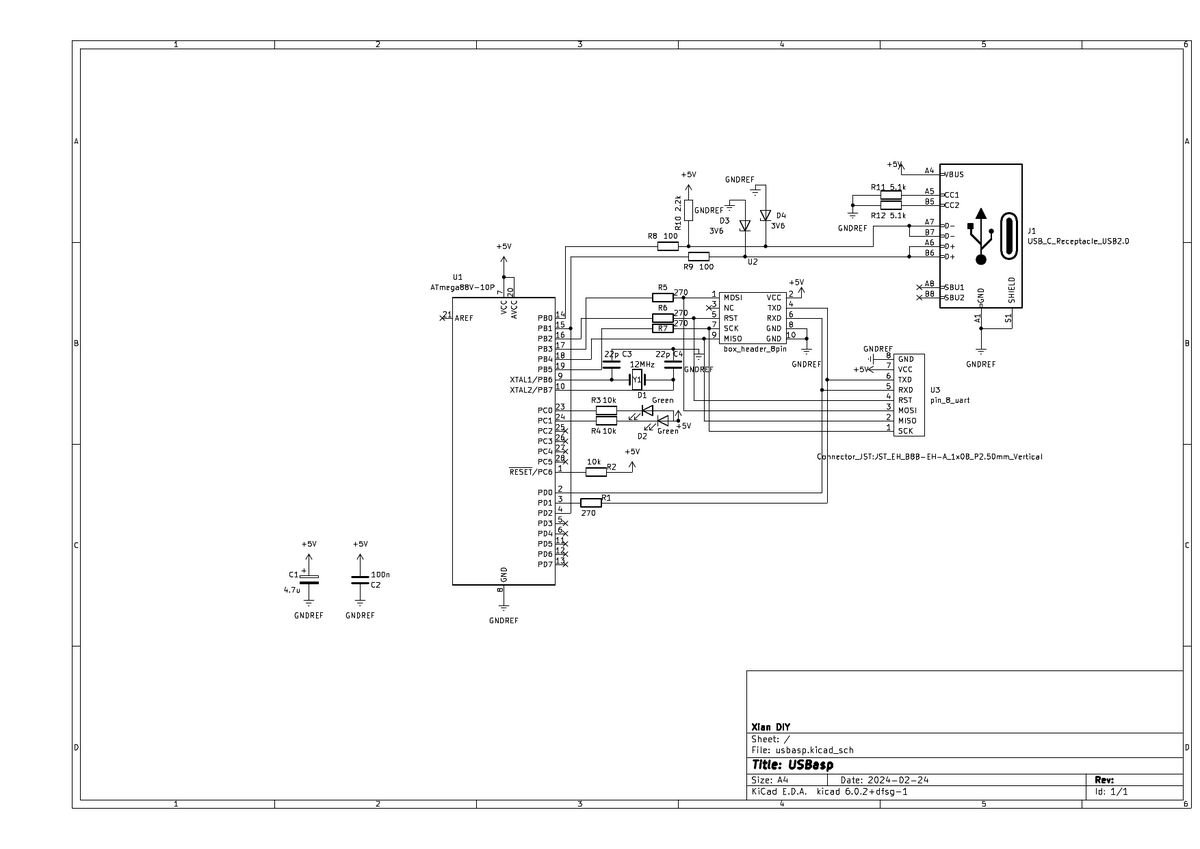

回路図

<参考文献>

USBasp - USB programmer for Atmel AVR controllers - fischl.de USBaspを作る http://www17.plala.or.jp/masakawa001/avrusbasp.html http://kuman2600.web.fc2.com/a_kyuu/n6programmer.html USBaspを自作する : ΔV研究室 USBasp
