はじめに
温湿度データロガーキットを作ってみました。センサーはDHT１１でマイコンはESP32です。液晶とmicroSDも搭載しています。DHT11の精度はイマイチですが、液晶もついているし、ネットにもつながるし、ストレージもついているので中々遊びがいのあるモジュールに仕上がったと思っています（自画自賛）。
DHT11が突き出ているのはダサいけど、これで勘弁。基板設計の時点で負けていたなｗ
— Xian DIY (@sabasabasabaniu) February 25, 2025
理系フリマに持っていこうかしら…多分委託には出さないと思うし… pic.twitter.com/KHLK4jBW00

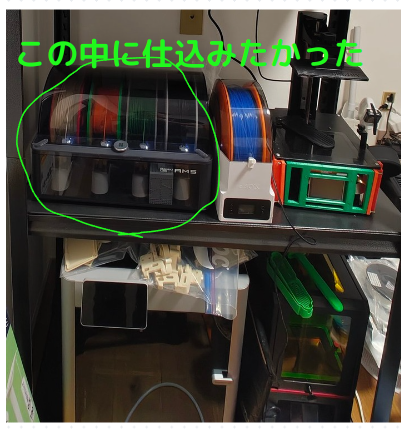

もともと夏場にBambu のAMSの温度湿度をロギングしたくて作り始めたものなのですが、ずっと放置していて気がついたら年越していました。フィラメントがシケってしまうので３Dプリンタラーにとっては湿度が大敵なのです…（じつは部品が干渉してAMSにデータロガーモジュールが入らなかった、、、）
実は売る気満々で部品を買い込んでしまっていたので、売らないと大赤字なのです。理系フリマに参加するにあたり、思い切ってケースまで作って頒布することにしました。
★3/1 土15-19時
— 電子工作社 (@lugduino) February 23, 2025
部屋を片付けたい理系のためのフリーマーケット略して「理系フリマ8」in 絶滅メディア博物館
出店者入場・準備 14-15時
フリマ 15-19時
片付け・打ち上げ準備 19-20時
打ち上げ 20-22時… pic.twitter.com/MzhjZik6tY
回路図
組み立てのする際の注意点

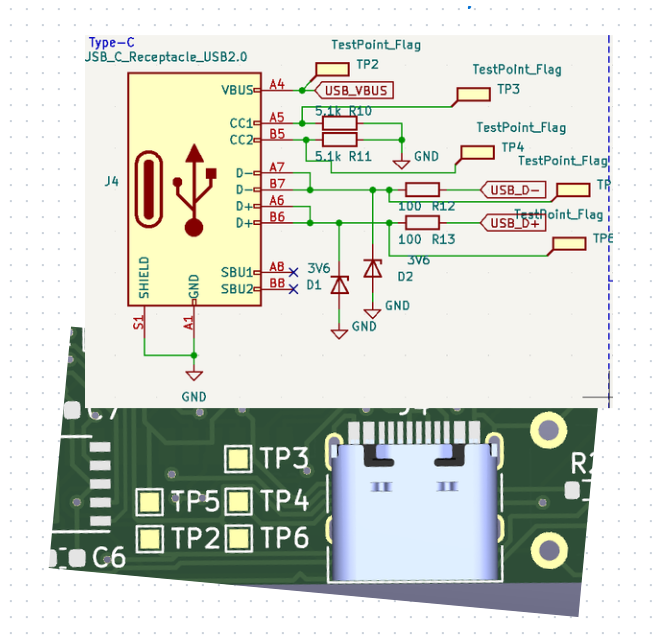

J4 USB type-Cのとりつけ
USB Type-Cのとりつけは結構難しいです。テストポイント(TP)を用意しました。コネクタをはだした後の確認にご使用ください。
74thさんのUSB 2.0 Type-C ソケット実装テスタ v2[74TH-G043]を使うと簡単に確認できるのでおすすめです。 https://74th.booth.pm/items/5812941
U6 CH340Kの取り付け向き
シリアル変換IC CH340Kの取り付け向きです。
1ピンの丸ポチ印が写真のような向きに来るように配置してください。

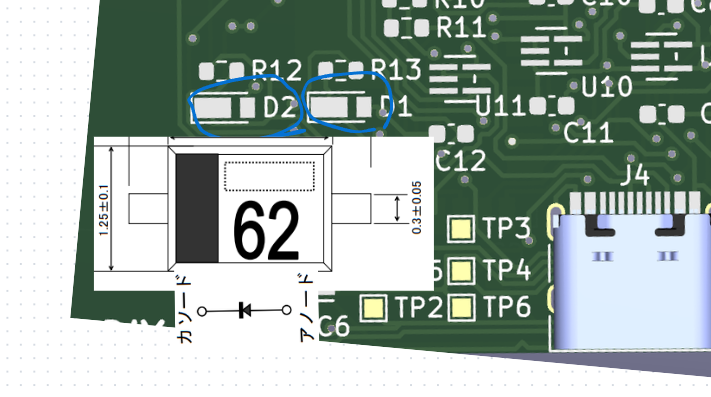

D１ D2 ショットキーバリアダイオード
ショットキーダイオードは１個使用します。フットプリントとショットキーバリアダイオードの向きの関係を示しました。
D3 ショットキーバリアダイオード
ショットキーダイオードは１個使用します。フットプリントとショットキーバリアダイオードの向きの関係を示しました。
素子の写真も載せたので探してください。

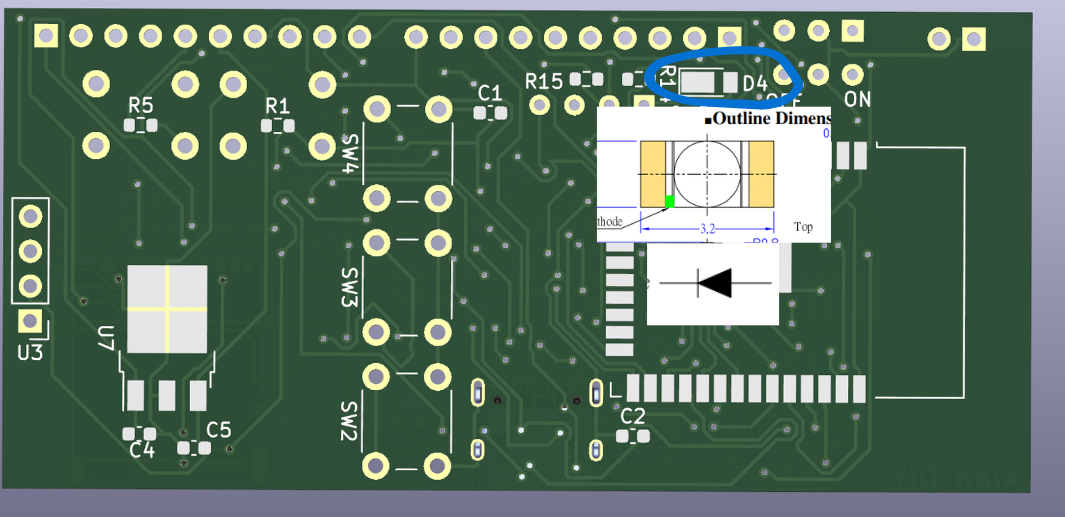

D4 電源LEDの向き
LEDはOSG8120641Eを使用しています。向きに注意してください。LEDを上から見た時、緑の印が
https://akizukidenshi.com/goodsaffix/osxx120641e_vera4.pdf

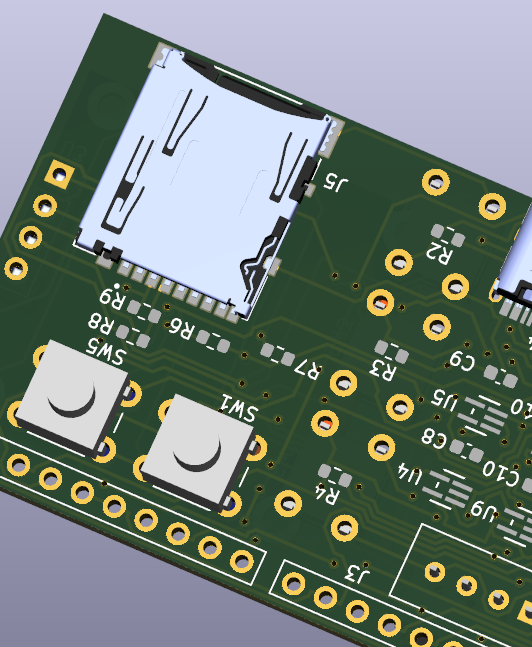

SW1~5 スイッチの取り付け向き（裏につけるか、表につけるか）
SW１〜３はESP32や液晶と同じ側
SW4,5は裏側にとりつけしてください。

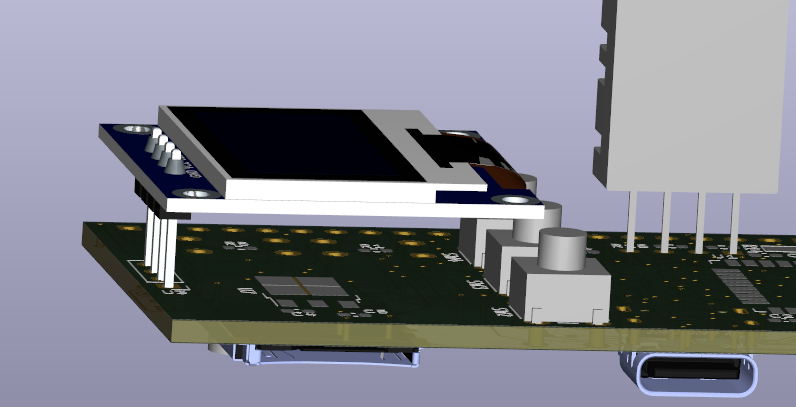

U3 液晶のとりつけ
ケースとの位置関係を確認しながら下の画像のように取り付けしてください。
ケースと干渉すると取り付けできないので注意です。

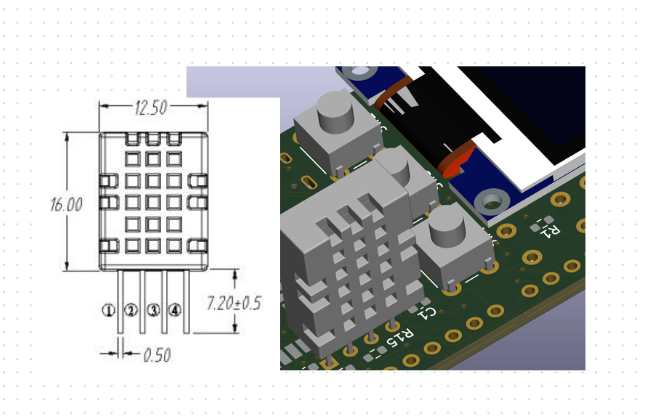

U2 DHT11のとりつけ
U2と書いてあるシルクスクリーンとは反対側に取り付けてください。向きを逆するとケースが取り付けできません。

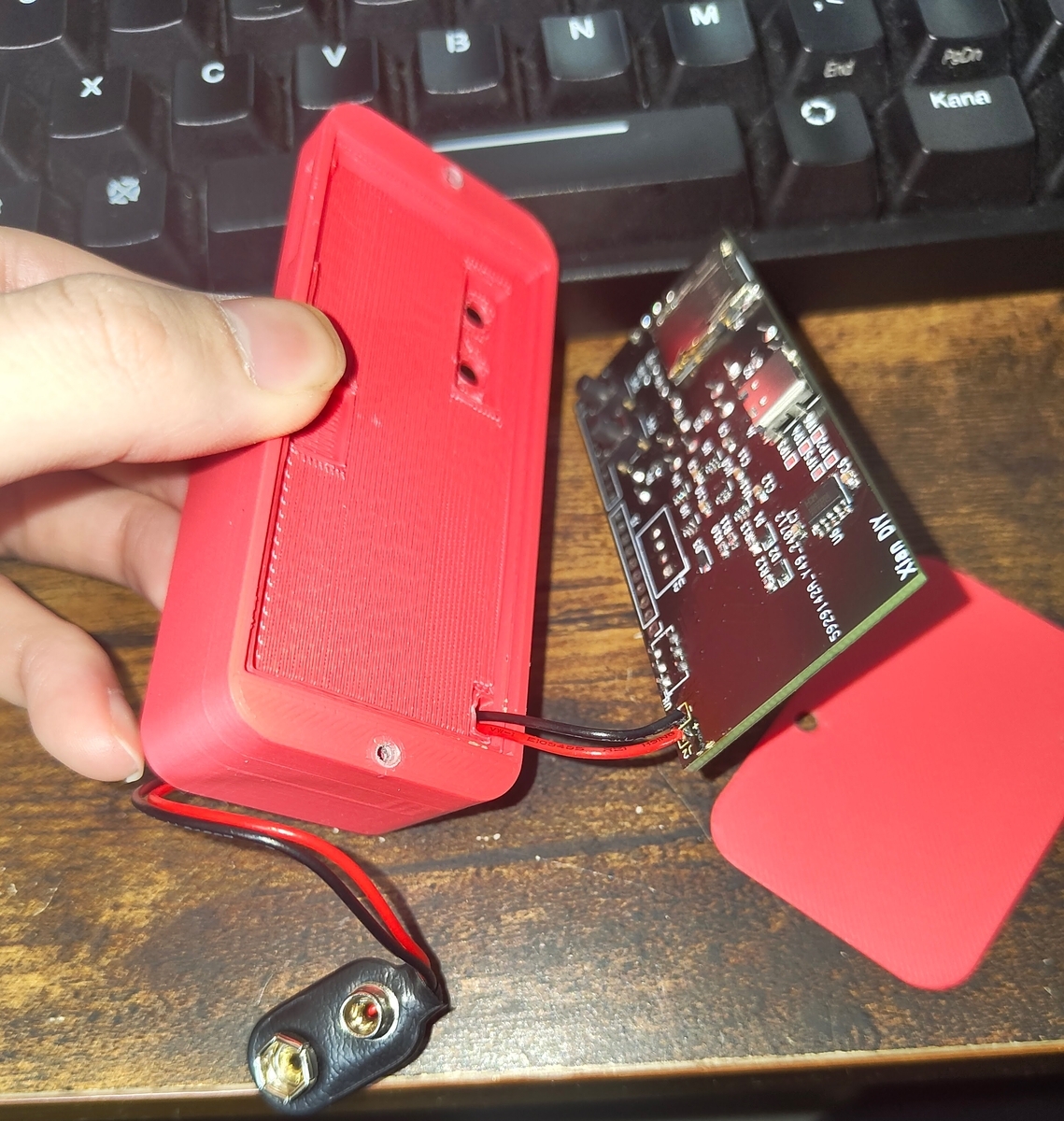

9V電池接続ケーブル
電池ボックス付きのケースを取り付ける前に、ケーブルを予めケースに通した後J2に配線下ください。基板のシルクスクリーンにある表示のとおり「−」が黒色の配線、「＋」赤色の配線です。

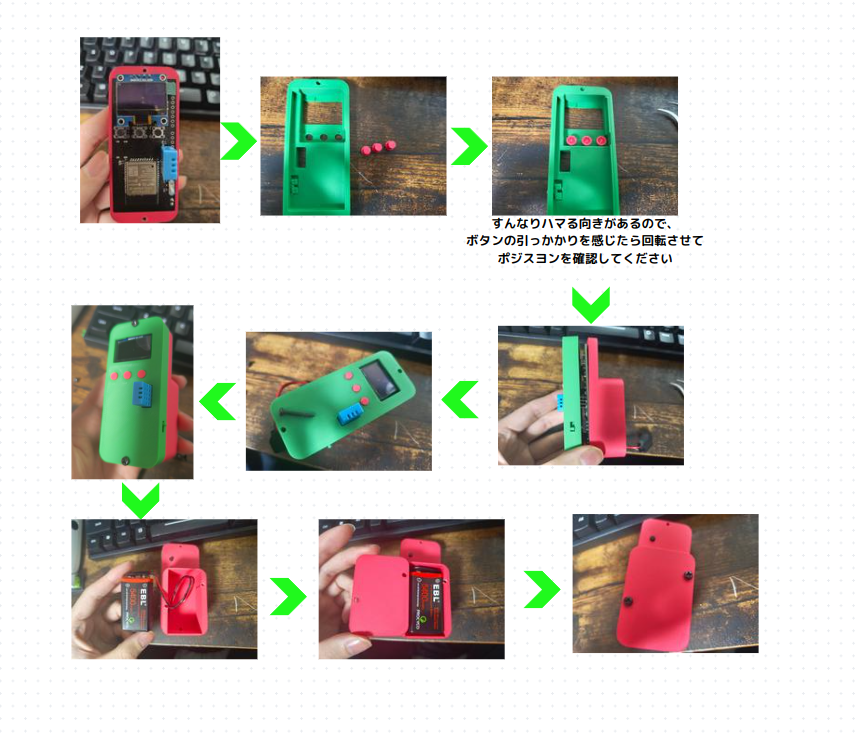

ケース組み立て手順
シリアル変換ICのドライバのインストールについて
ドライバのインストール
Windows
Windowsの場合はドライバをインストールする必要があります。 以下のリンクから最新バージョンをダウンロードしてドライバをインストールして下さい。
www.wch-ic.com
ドライバをダウンロードしてきたら、SETUP.EXEをクリックしてインストール開始。
mac
macの場合は以下のリンクよりドライバをインストールして下さい。

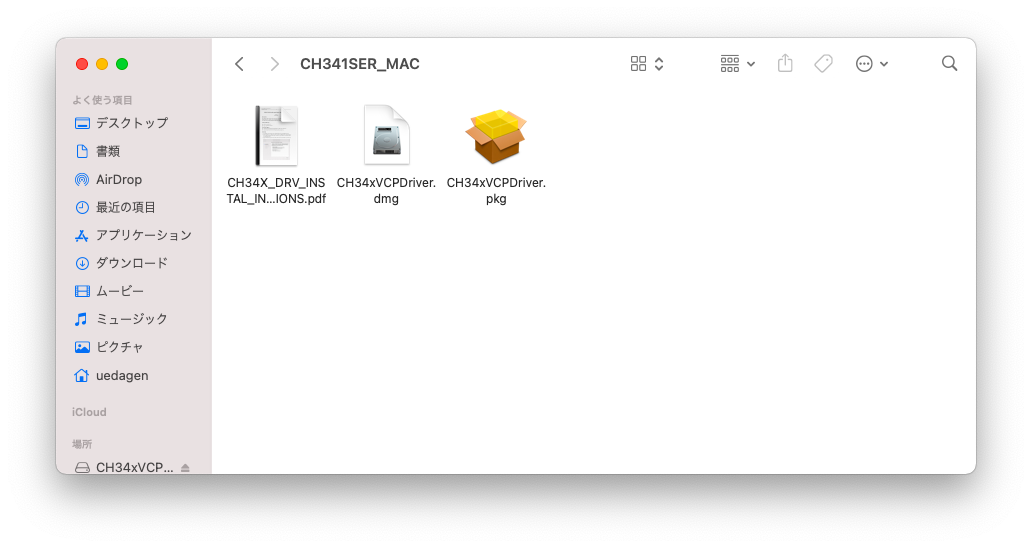

zipファイルを解凍すると以下のスクリーンショットのように３つファイルがあります。pkgファイルをクリックしてインストールを進めてください。

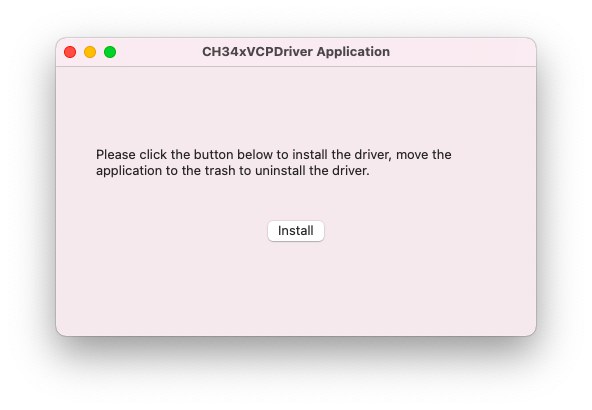

pkgファイルをクリックすると以下のような画面が出てきます。
以下の画面が表示されたると、実行権限がない旨が表示されます。環境設定画面よりこのアプリケーションに権限を付与してください。権限を付与しinstallボタンをクリックすればドライバーのインストールは完了です。
Linux
Linuxの場合はドライバのインストールは必要ありません。 XrduinoをPCに接続してから、以下のコマンドでデバイスを認識しているか確認してください。
ls /dev/ttyUSB*
Arduino IDEの設定方法
ボードマネージャにESP32を追加してください。 下記リンクにインストール方法の詳細が載っていますので参考にしてください。 https://docs.espressif.com/projects/arduino-esp32/en/latest/installing.html
PreferencesのAdditional Boards Manager URLsに下記のURLを追記したのち、 ボードマネージャでesp32をインストールしてください。
https://espressif.github.io/arduino-esp32/package_esp32_index.json
スケッチの書き込み方法

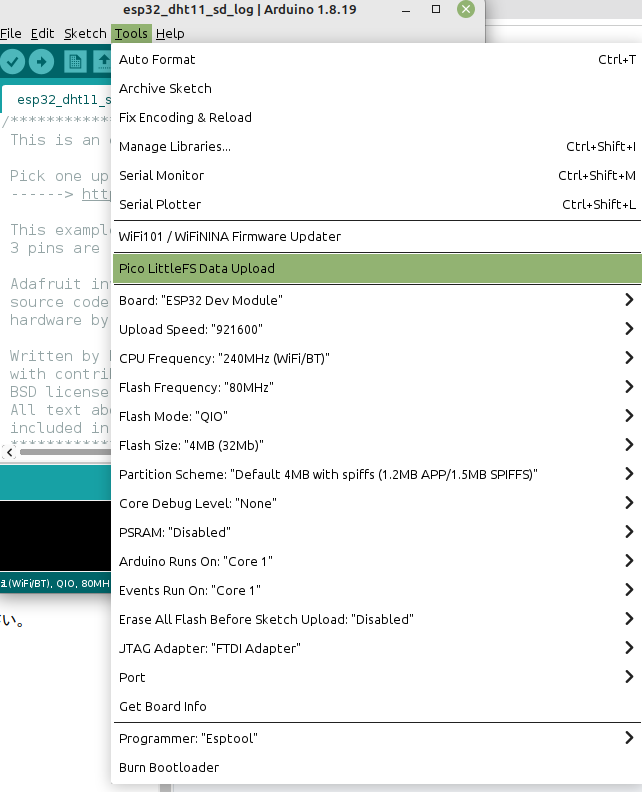

ボードはESP32 Dev Moduleです。ボードの設定は下記のスクリーンショットを参考に設定してください。
書き込みをする際はDownload Bootモードにする必要があります。GPIO0番は通常プルアップ状態で、SW５を押すとLOWになります（回路を参照してください）。
つまりスケッチを書き込む際にSW5を押してDownload Bootモードに変更する必要があります。背面上のボタンです。
コインパイルを開始したのちSW５を押してください。１〜２秒程しっかり押してください。タイミングが重要です。

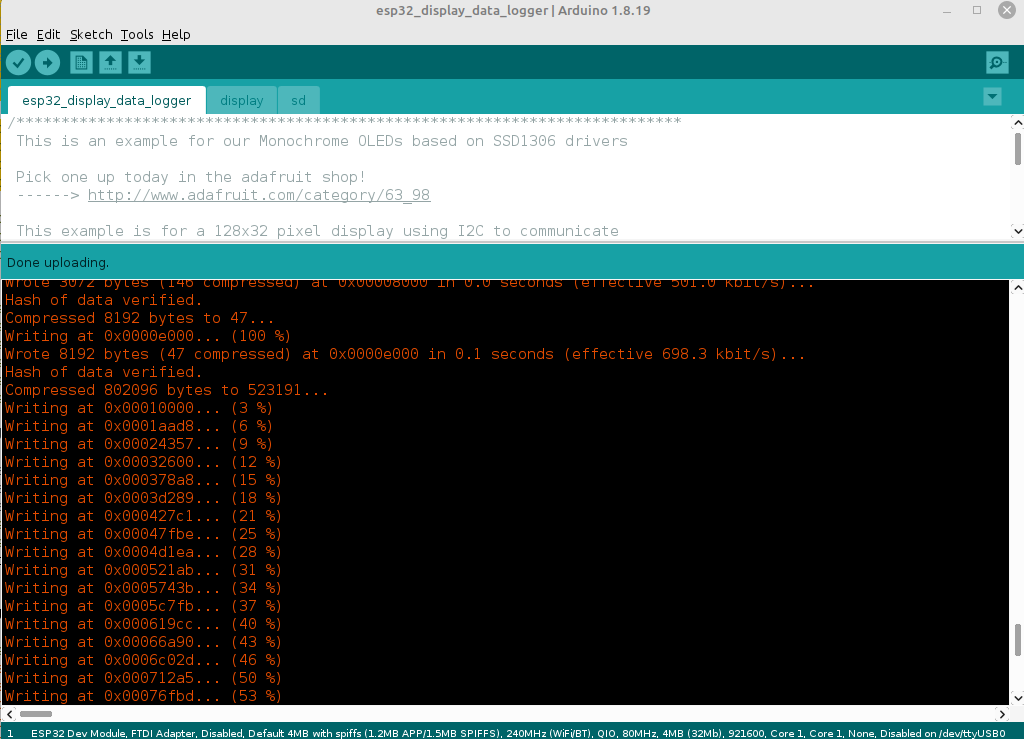

書き込みがうまく行くと、下記のスクリーンショットのような表示になります。
