Xian DIY 5V <-> 3.3V双方向ロジックレベル変換モジュール

はじめに

製品概要

NチャンネルMOSFETを使用した双方向ロジックレベル変換モジュールです。 Groveコネクタ側は3.3V、ピンヘッダ側は5Vになっています。
M5Stack製品と合わせて使うと便利です。

特徴

• 3.3V <-> 5V 双方向ロジックレベル変換モジュール

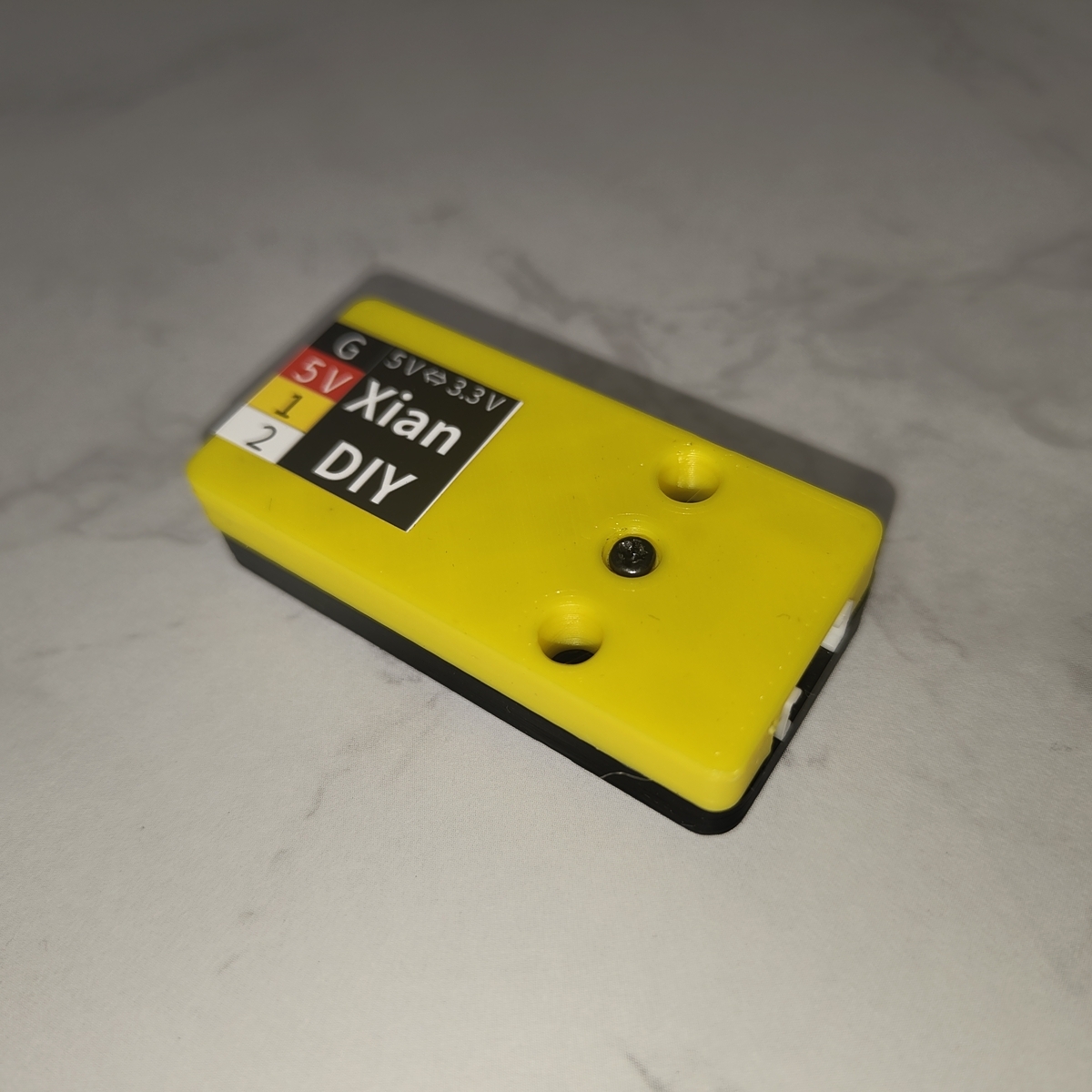

• PLAケースつき

• 3.3V側はGrove コネクタ

• 5V側はピンヘッダ

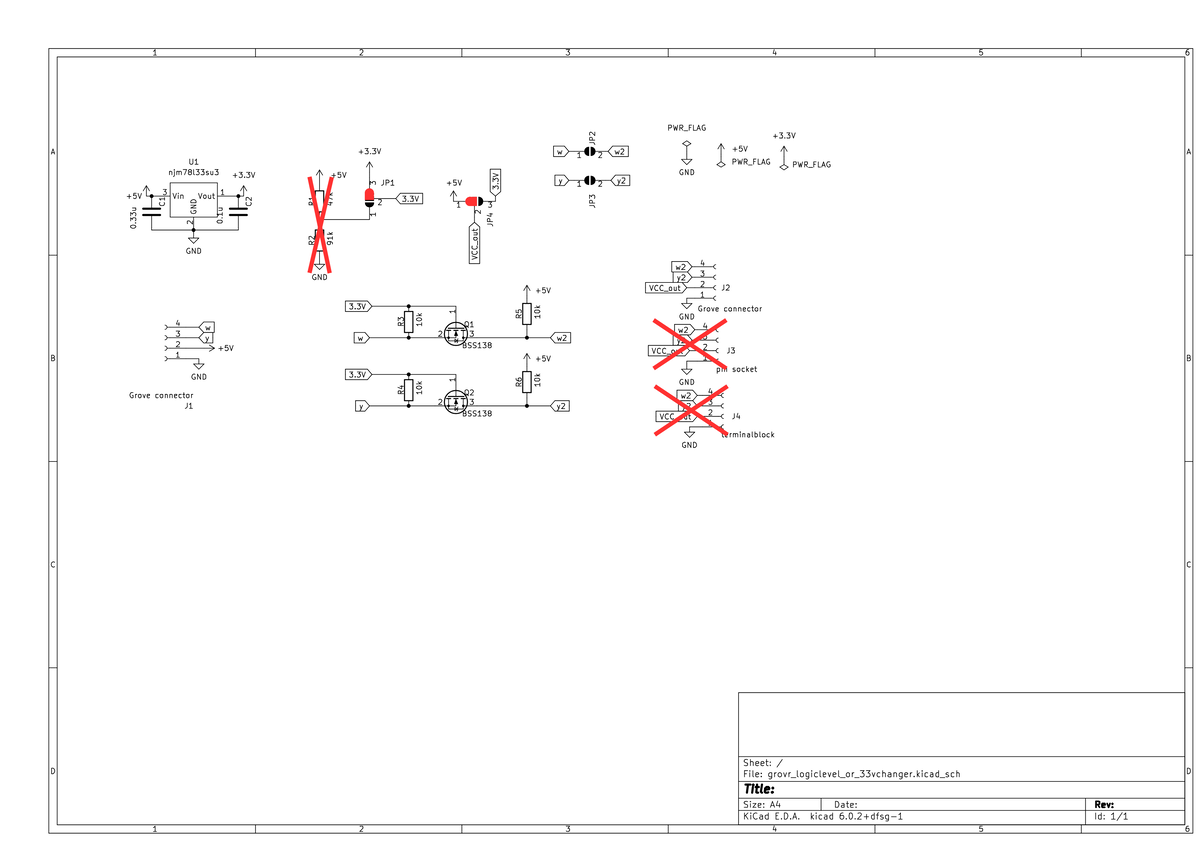

回路図

回路図は下記です。

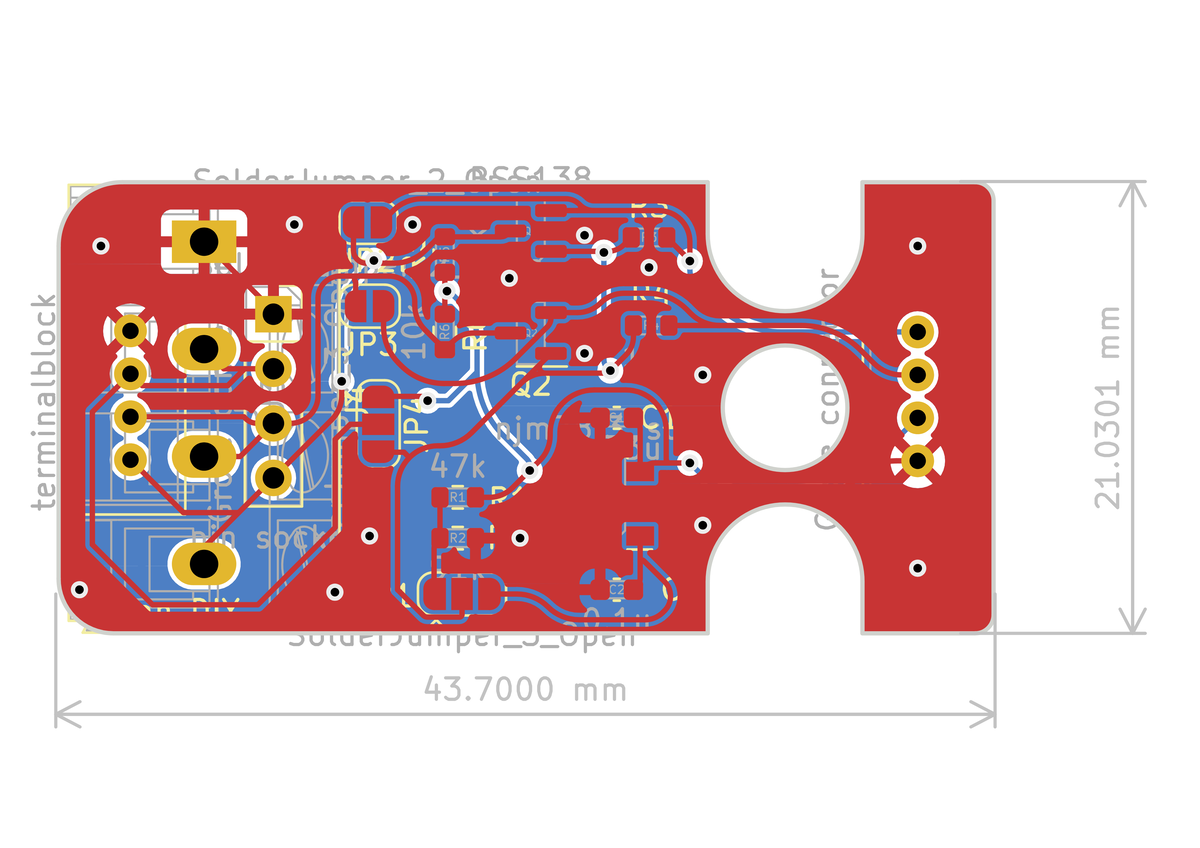

寸法

基板寸法は下記です。
