はじめに

Xian DIY ATmega48/88/168/328書き込み装置(USBasp+シリアル変換機）の拡張キットマニュアルです。 書き込み装置本体のマニュアルは以下を参照してください。

www.shangtian.tokyo

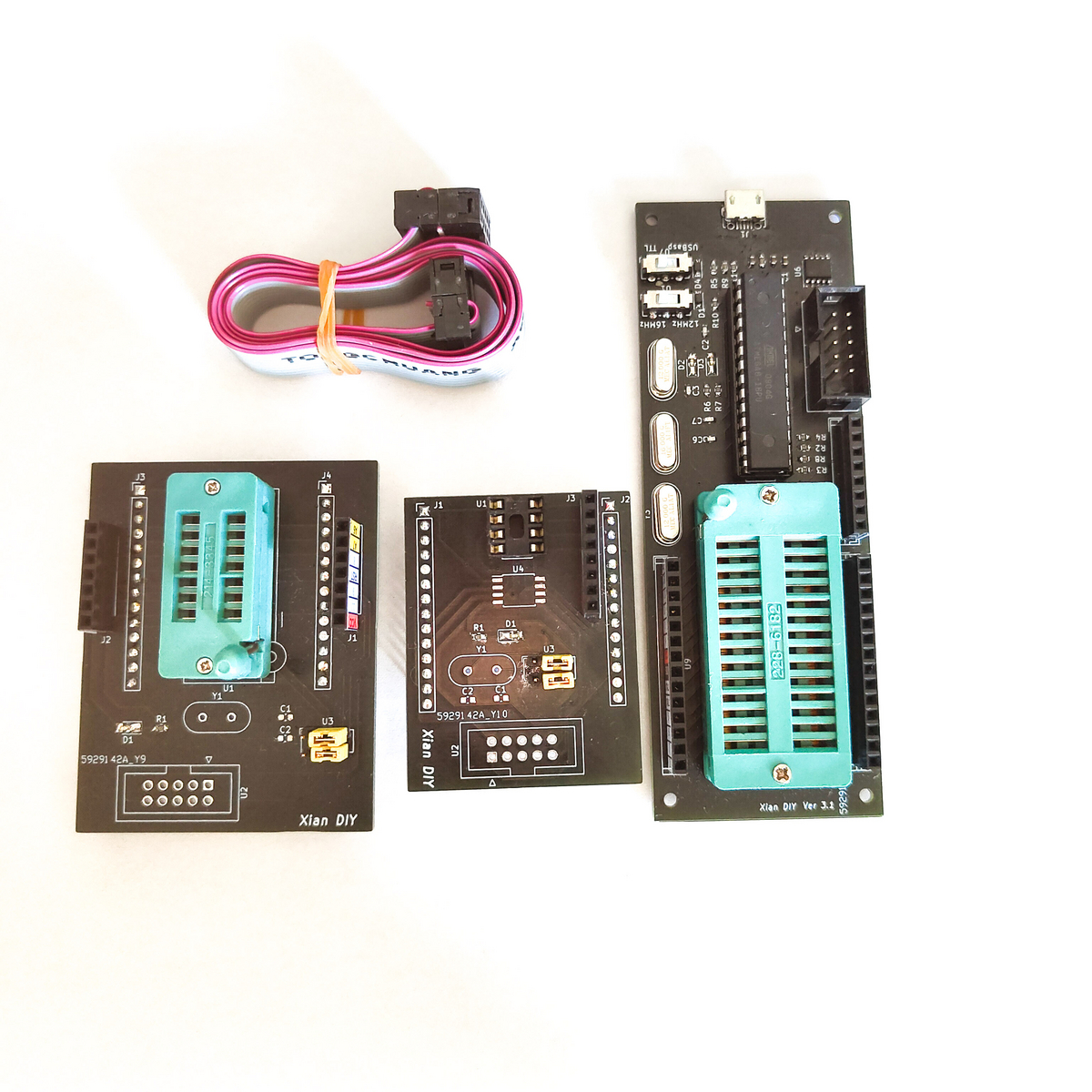

拡張キットはArduinoのシールドのように、書き込み装置のピンソケットに装着することで、 ATtiny13/25/45/85、ATTiny13/25/45/85にも書き込みが可能となります。 ただし、シリアル通信機能は使えません。USBaspのみ使用可能です。 またリボンケーブルも同封してあるので、この拡張キットに対応していないAVRマイコンの書き込みにもお使いいただけます。

目次

ピン配置図

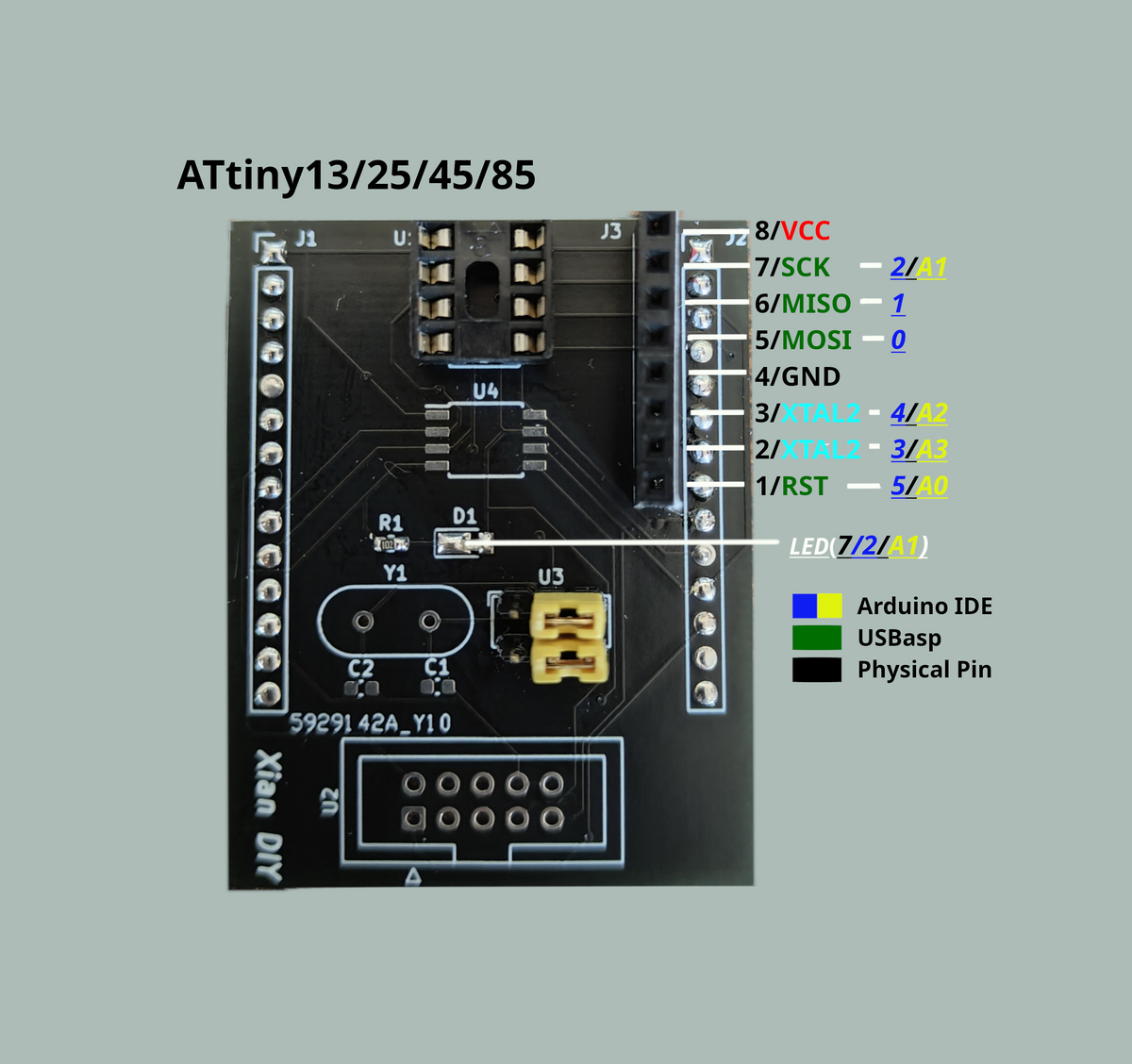

ATtiny13/25/45/85書き込みシールドのピン配置図

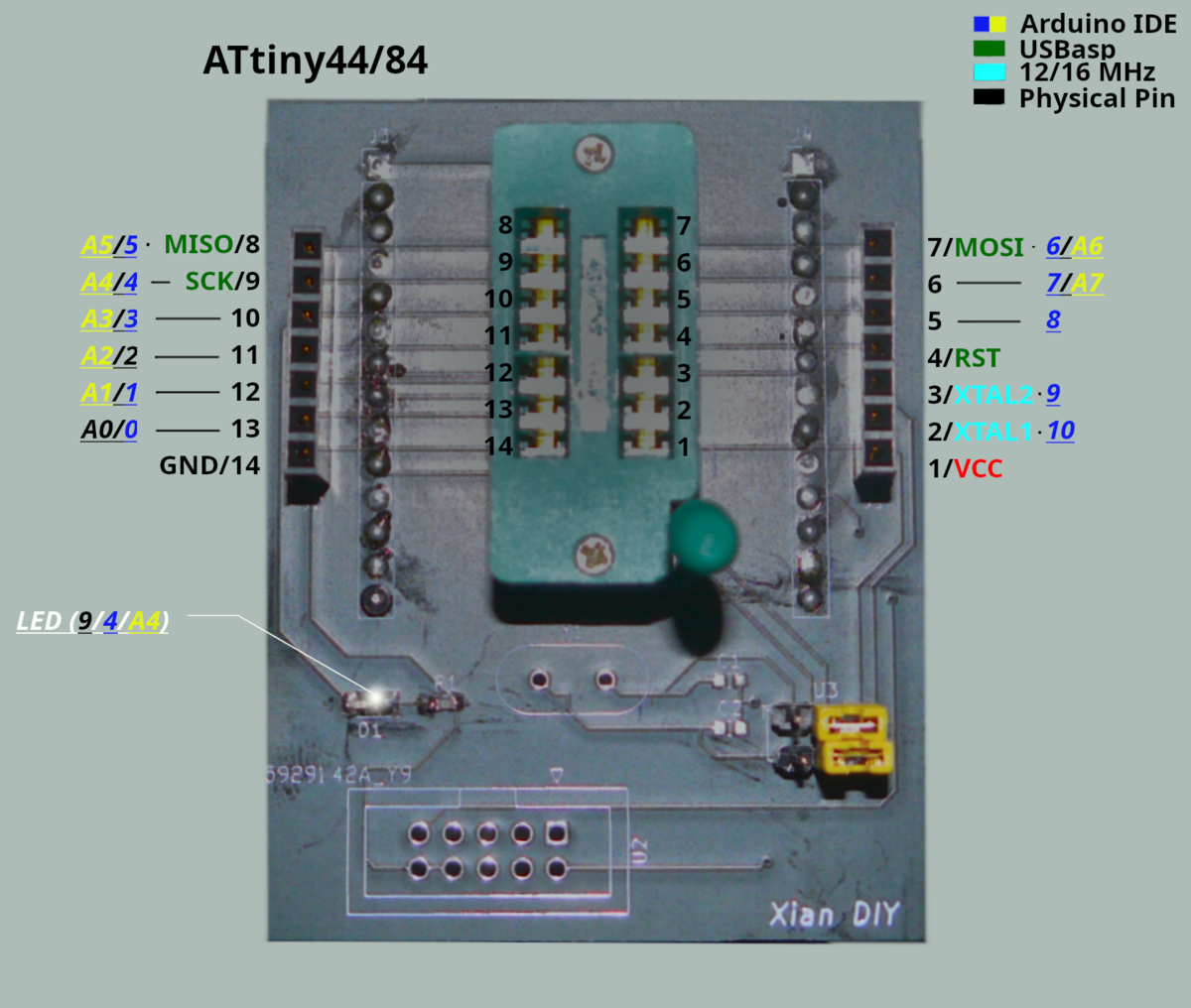

ATtiny44/84書き込みシールドのピン配置図

シールドとマイコンをセットする

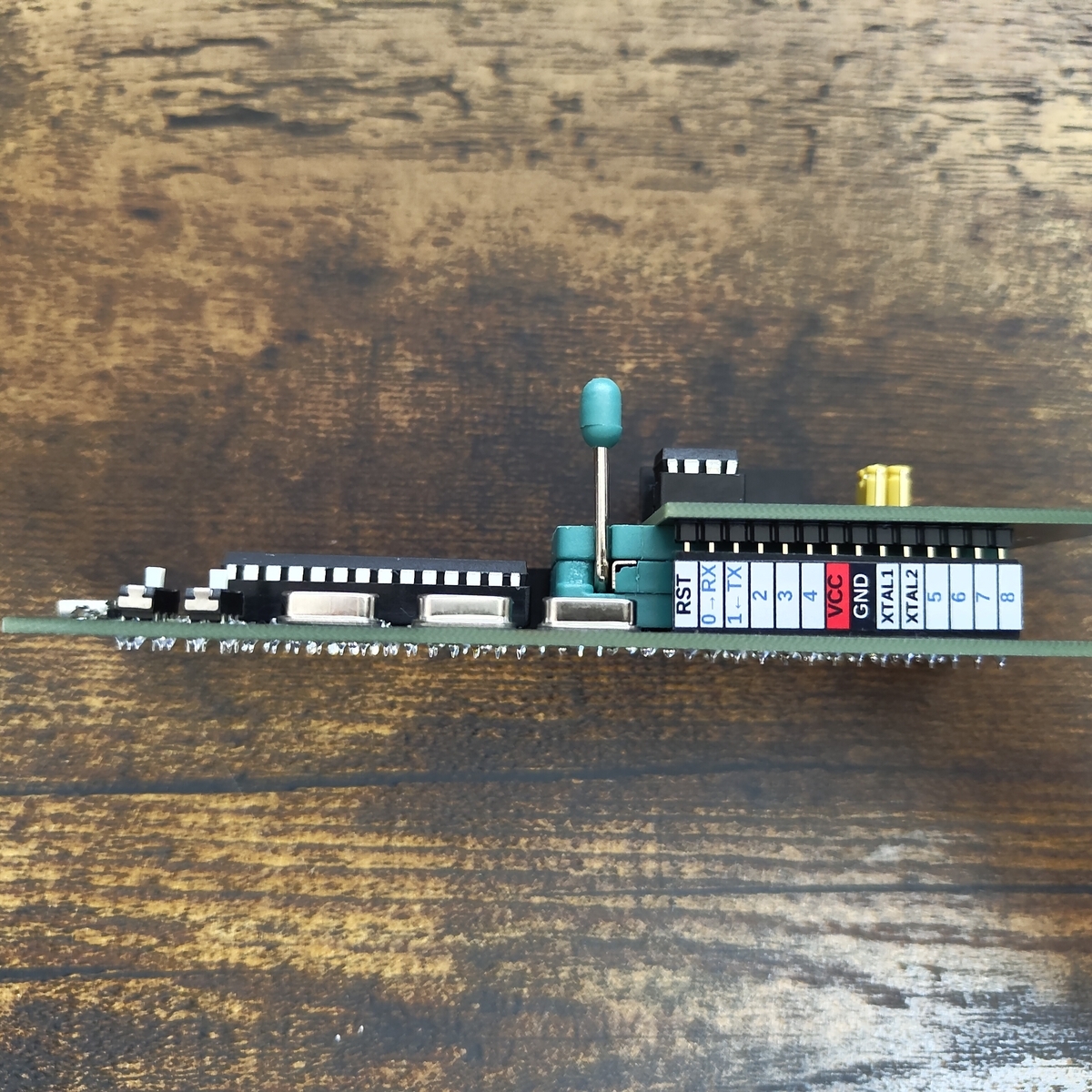

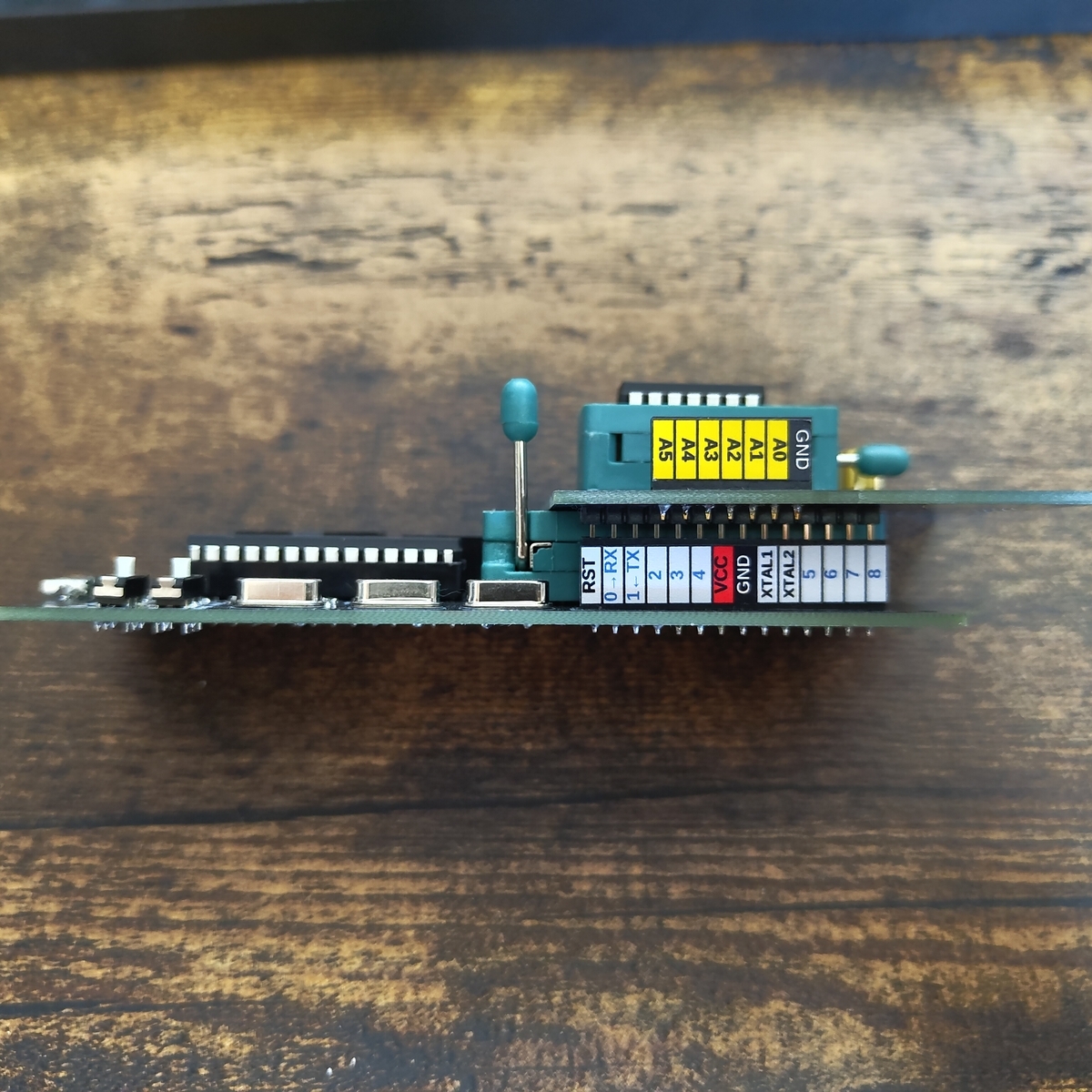

ATTiny13/25/45/85のシールドをセットする

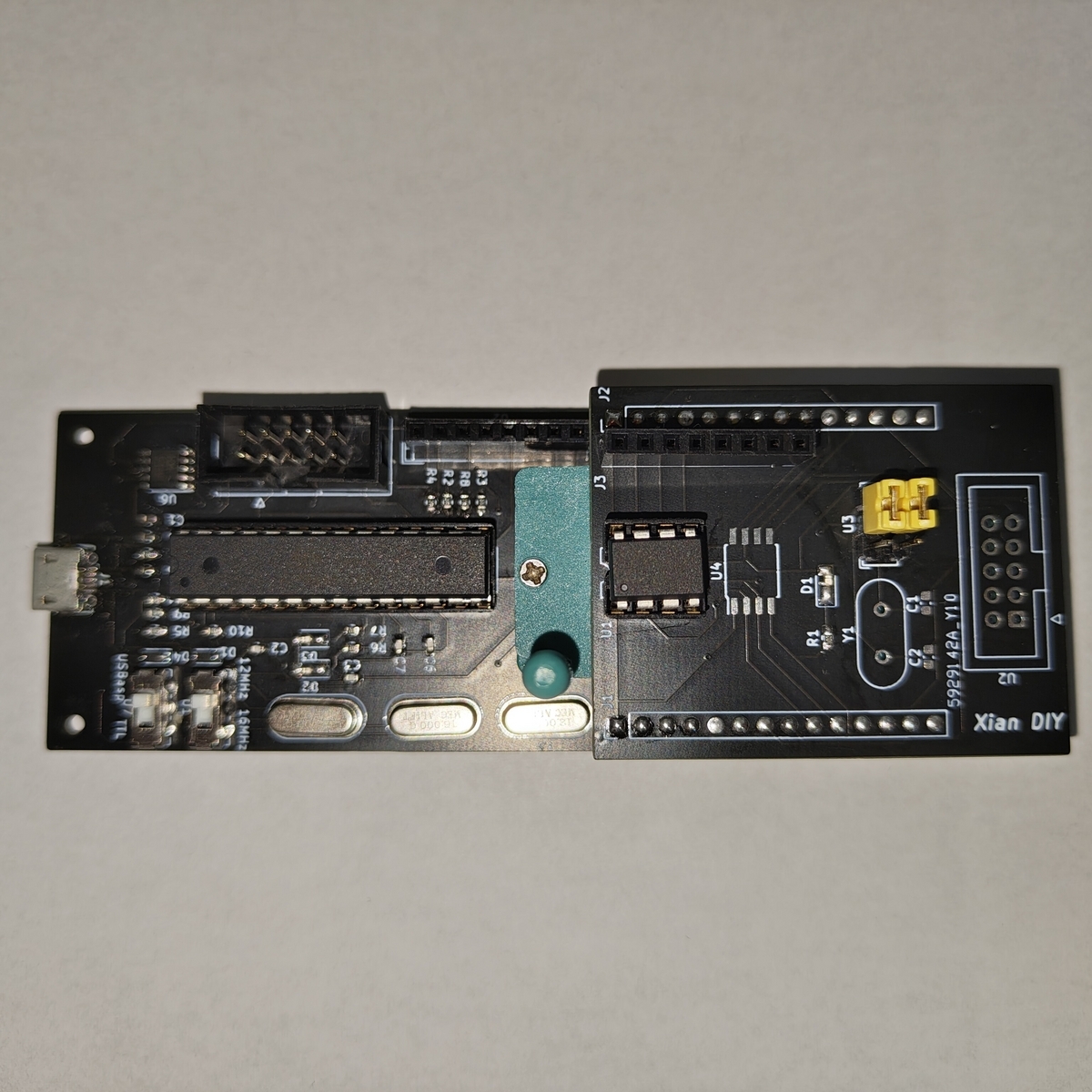

以下の写真を参考に拡張シールドとマイコンをセットして下さい。

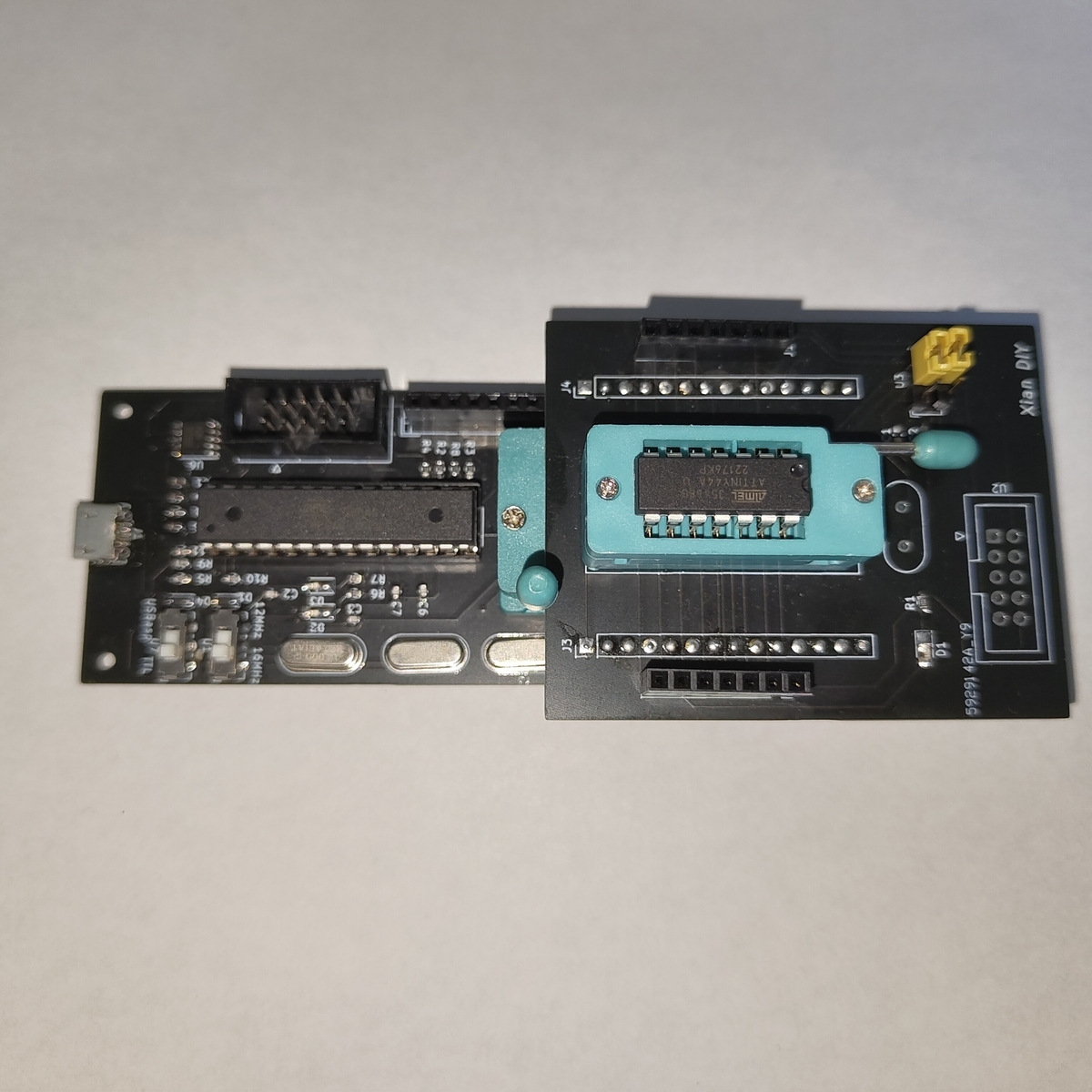

ATTiny44/84のシールドをセットする

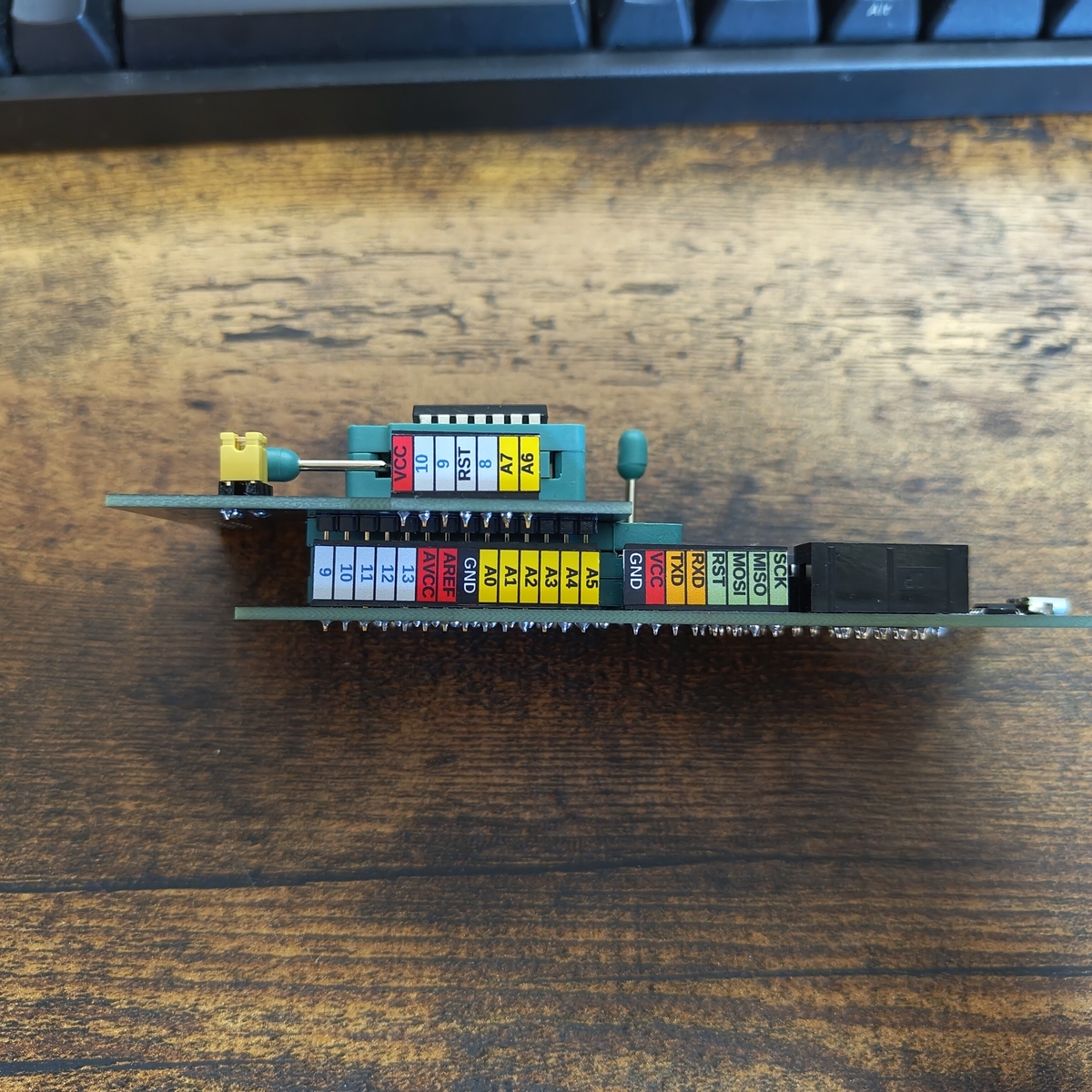

以下の写真を参考に拡張シールドとマイコンをセットして下さい。

Arduino IDEのボードマネージャーにボードを追加する

Arduino IDEをつかってATtiny系のマイコンに書き込みをする際は別途ボードマネージャーにボードを追加する必要があります。設定画面から”Additional Boards Manager URLs”に下記のURLを追加して下さい。

http://drazzy.com/package_drazzy.com_index.json

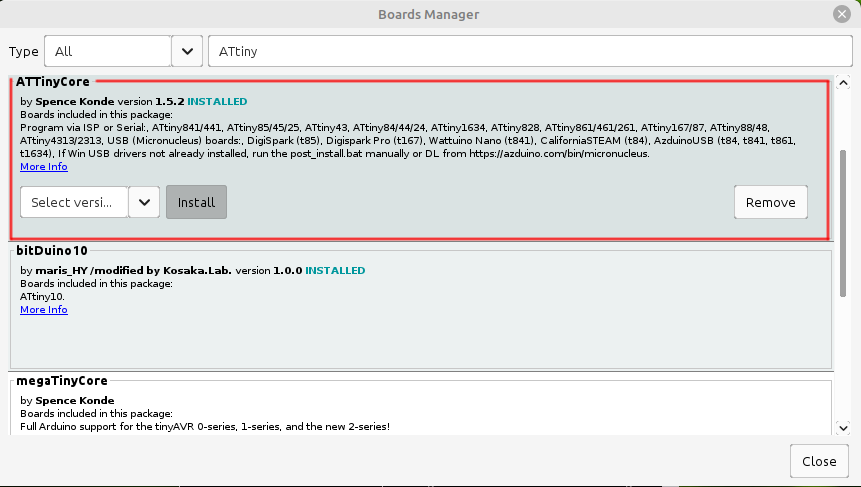

その後、ボードマネージャーを開き、「ATtiny」と検索して下さい。ATTinyCoreがヒットすると思います。ATTinyCoreが見つかったらインストールをして下さい。

スケッチを書き込む

スケッチを書き込む際はATmega48/88/168/328書き込み装置のモードをUSBaspモードになっていることを確認して下さい。U7スイッチで切り替えられます。モードの切り替えはXian DIY ATmega48/88/168/328書き込み装置のマニュアルを確認して下さい(https://www.shangtian.tokyo/entry/2023/09/24/203909)。 外部クロックは12MHz,16MHzを使用可能です。U1スイッチで切り替え可能です。

ATTiny25/45/85にスケッチを書き込む

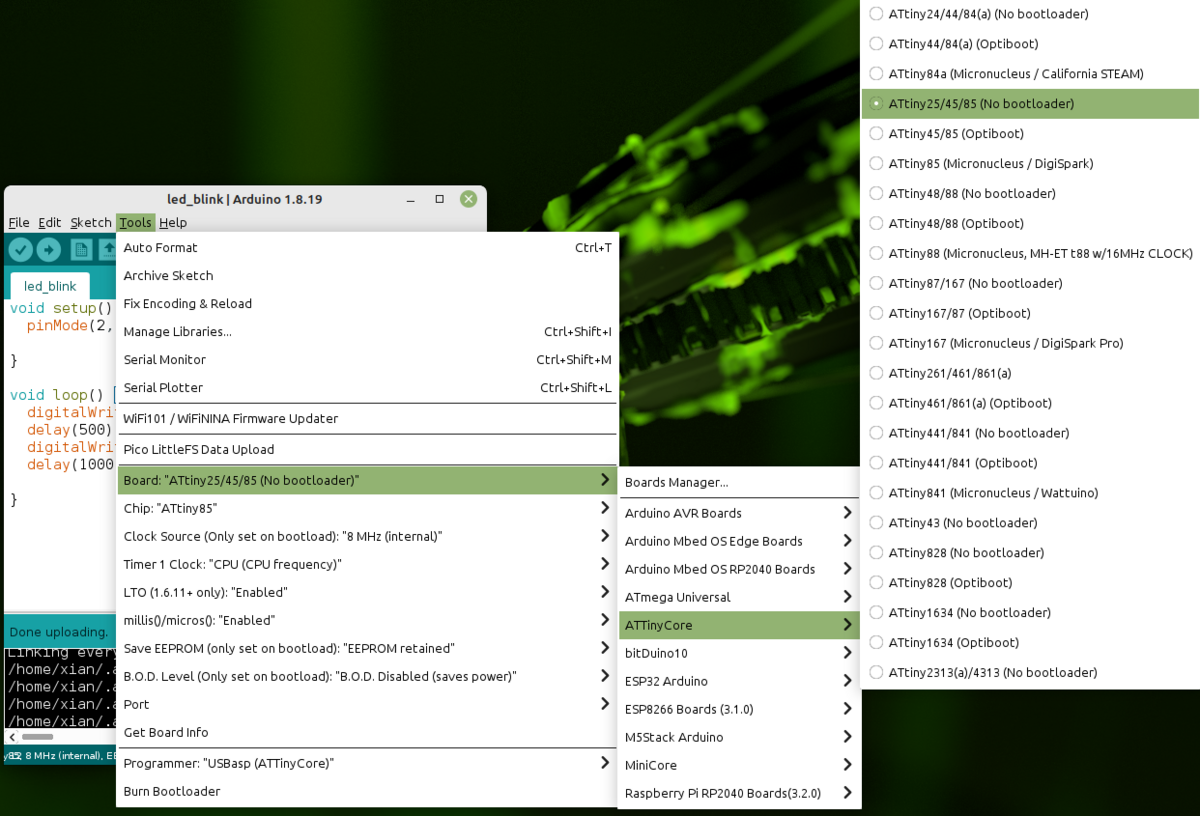

スケッチを書き込む際はATTiny25/45/85(Nobootloader)を選択して下さい。 マイコンの設定は以下です。必要に応じて設定を変更して下さい。外部クロックを使う際は"Clock Source"を16 MHz(external)に変更し、書き込み装置治具のスイッチを16MHz選択に変更して下さい（ピン配置図参照）。書き込み装置（Programmer）はUSBasp(ATTinyCore)を選択して下さい。

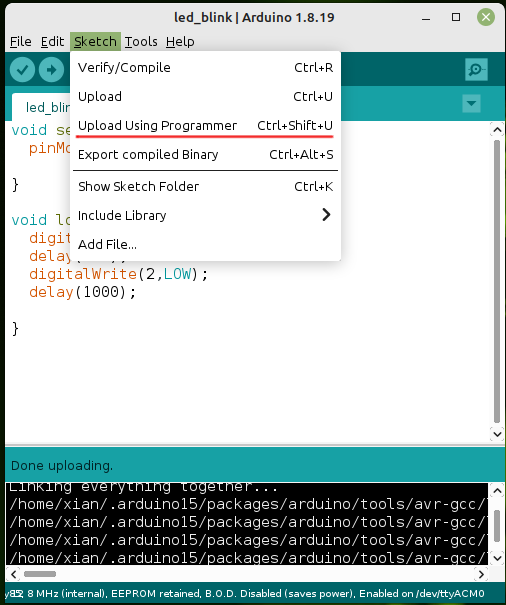

スケッチをマイコンにアップロードする際は"Upload Using Programmer"(下記のスクリーンショットの赤線部分)をクリックして下さい。

ATTiny24/44/84にスケッチを書き込む

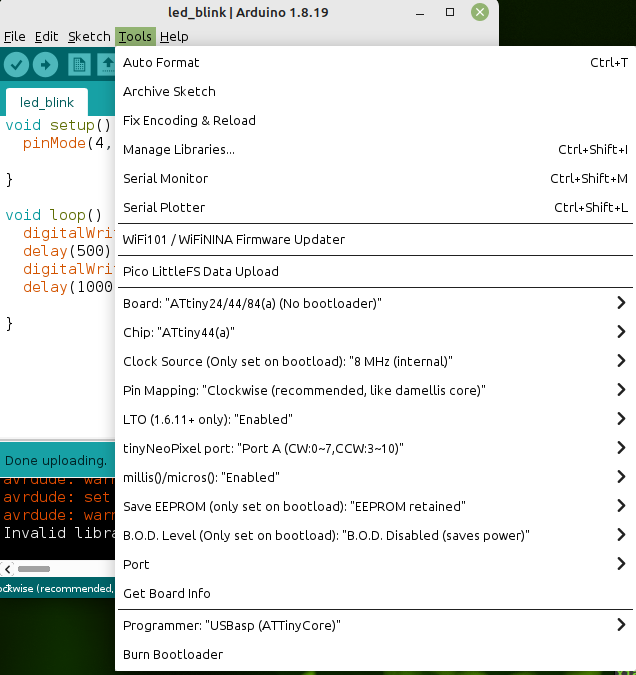

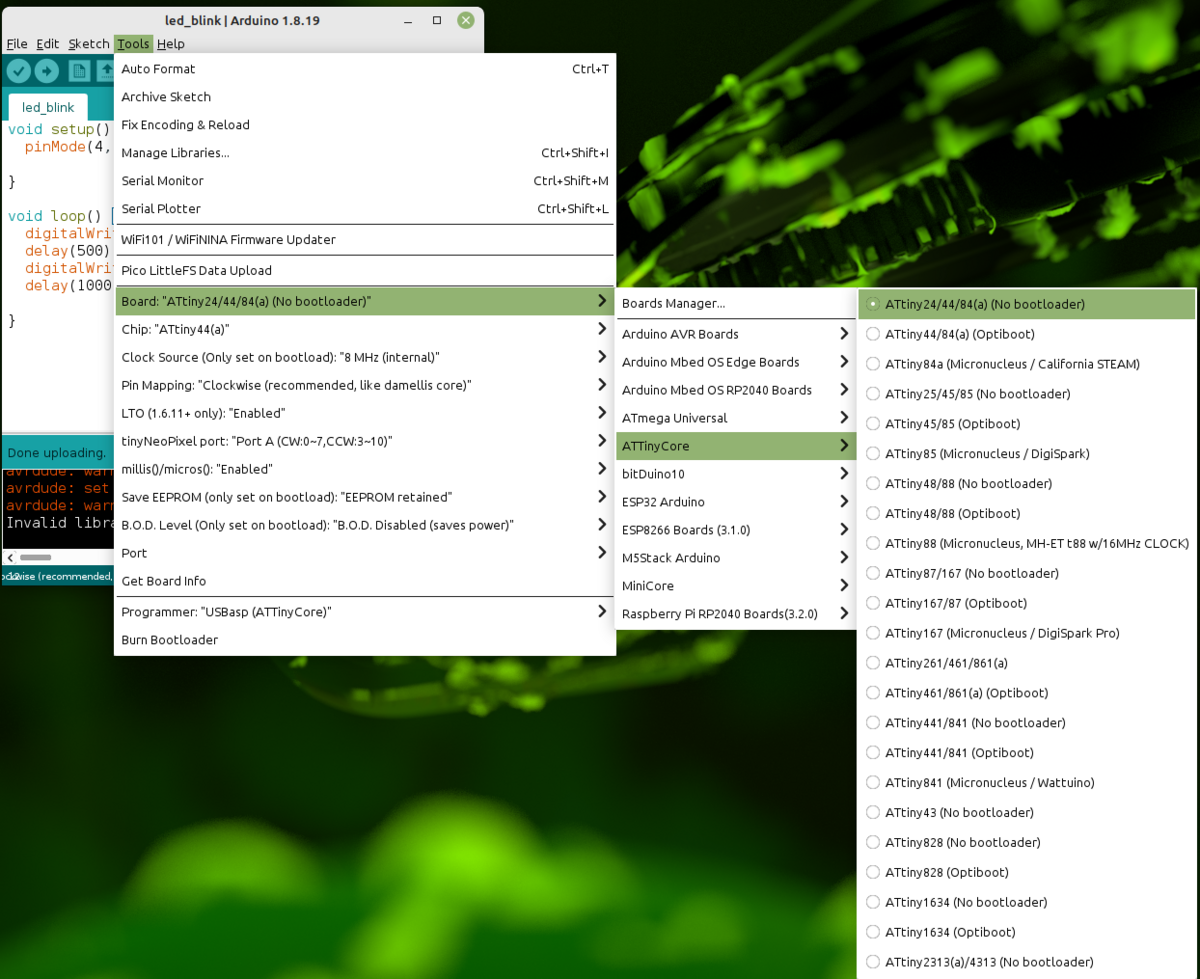

スケッチを書き込む際はATTiny24/44/84(No bootloader)を選択して下さい。 マイコンの設定は以下です。必要に応じて設定を変更して下さい。外部クロックを使う際は"Clock Source"を16 MHz(external)に変更し、書き込み装置治具のスイッチを16MHz選択に変更して下さい（ピン配置図参照）。書き込み装置（Programmer）はUSBasp(ATTinyCore)を選択して下さい。 スケッチをマイコンにアップロードする際は"Upload Using Programmer"(下記のスクリーンショットの赤線部分)をクリックして下さい。

シールドに搭載されているLEDを使ってみる

ATTiny25/45/85の拡張シールドでLEDをチカチカ

LEDは7番ピンに接続されています。Arduino言語でコードを書く時はD2に対応します。

void setup() {
  pinMode(2,OUTPUT);
  pinMode(3,INPUT);

}

void loop() {
  if (digitalRead(3) == 1) {
    for (int i=0; i<10; i++){
       digitalWrite(2, HIGH);
       delay(100);
       digitalWrite(2, LOW);
       delay(100);

    }


  }else {
    digitalWrite(2, LOW);
  }

  delay(100);

}

ATTiny44/84の拡張シールドでLEDをチカチカ

LEDは９番ピンに接続されています。Arduino言語でコードを書く時はD4に対応します。

void setup() {
  pinMode(4,OUTPUT);
  pinMode(3,INPUT);

}

void loop() {
  if (digitalRead(3) == 1) {
    for (int i=0; i<10; i++){
       digitalWrite(4, HIGH);
       delay(100);
       digitalWrite(4, LOW);
       delay(100);

    }

    digitalWrite(4, HIGH);
  }else {
    digitalWrite(4, LOW);
  }

  delay(100);

}

回路図

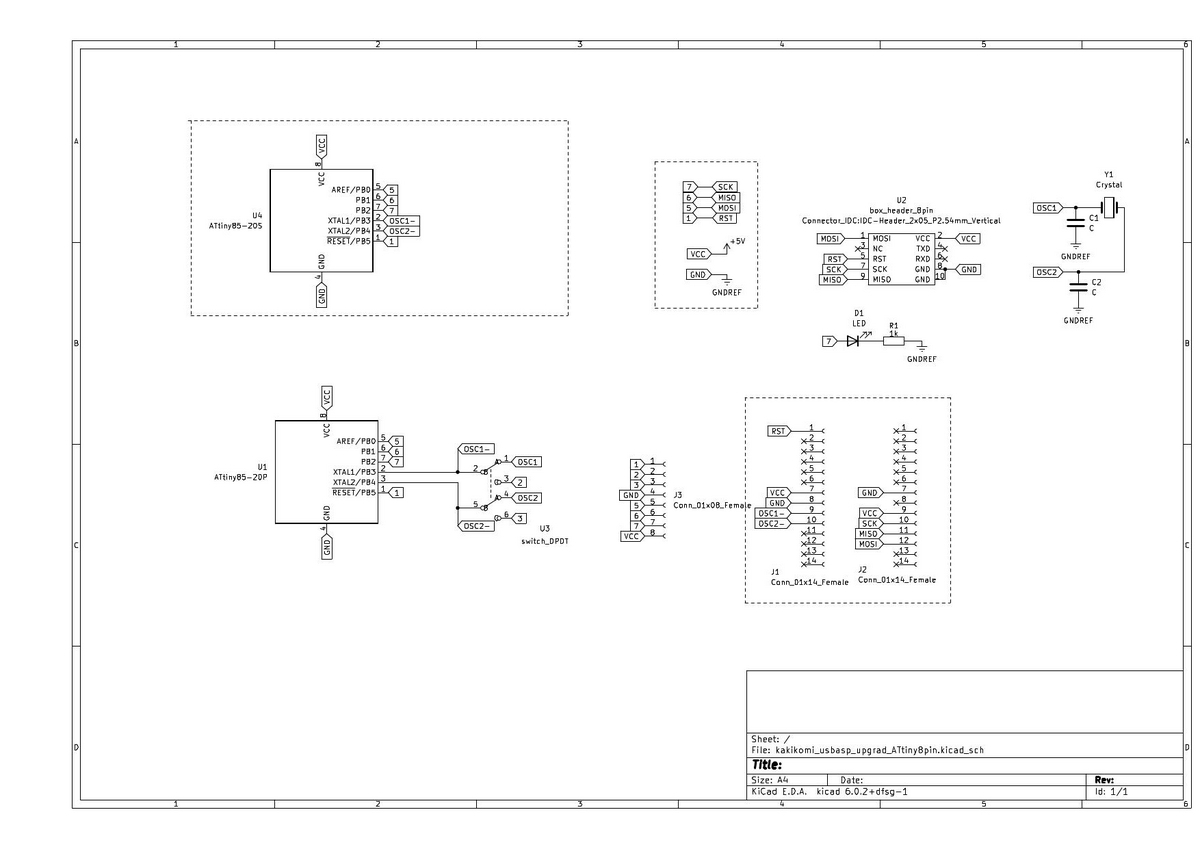

ATtiny13/25/45/85書き込みシールドの回路図

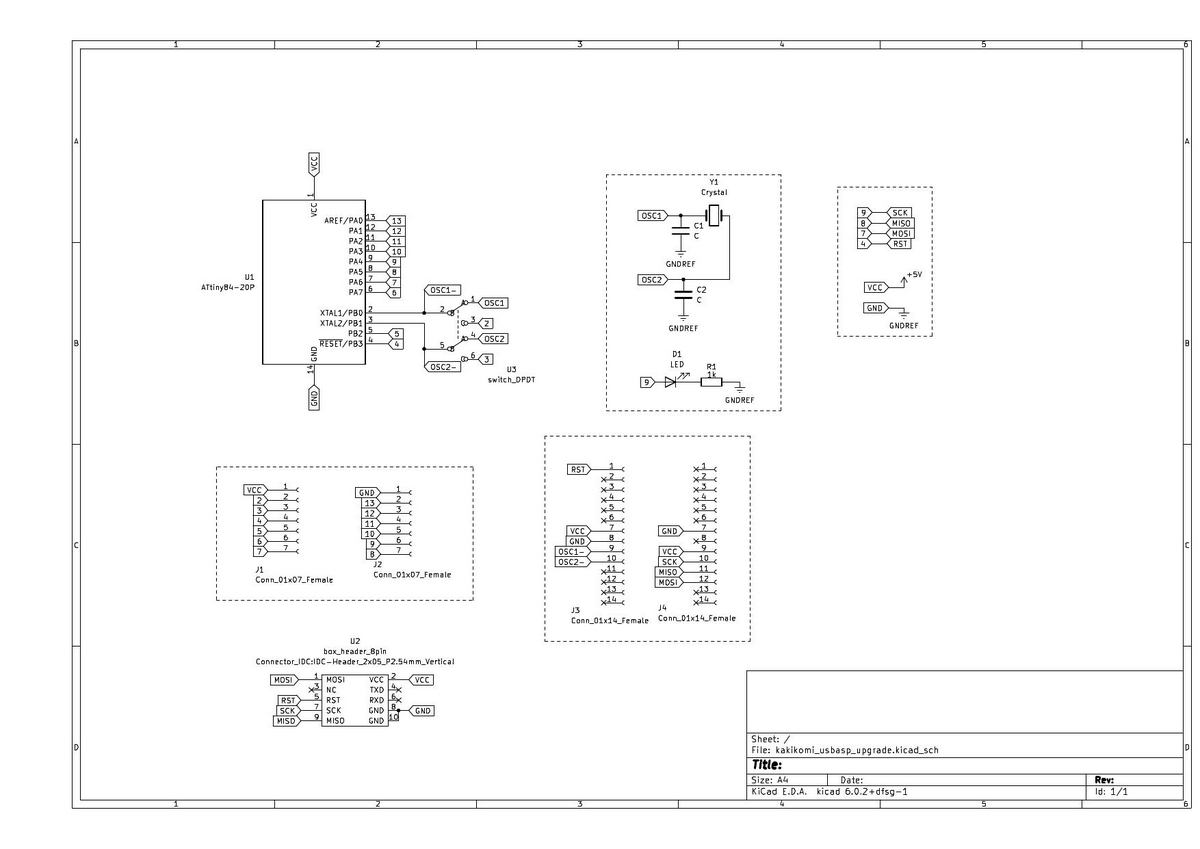

ATtiny44/84書き込みシールドの回路図

サイズ

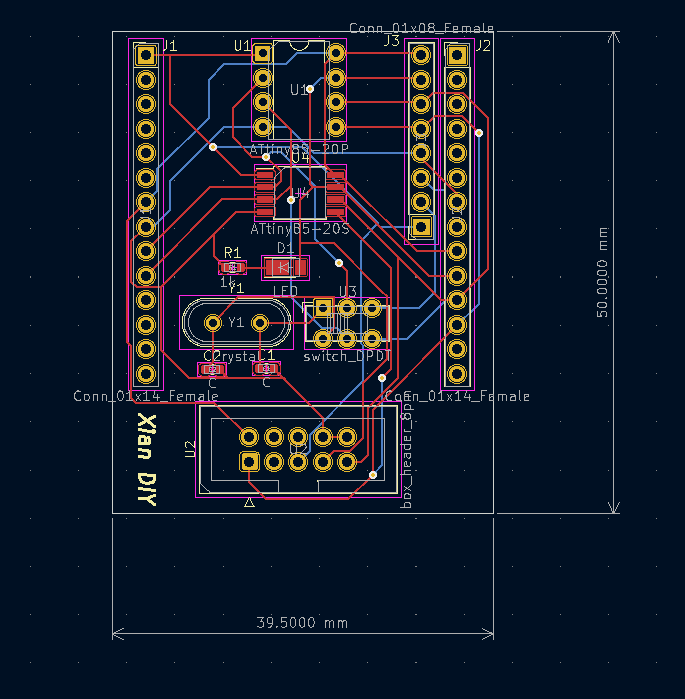

ATtiny13/25/45/85書き込みシールドのサイズ

ATtiny44/84書き込みシールドのサイズ

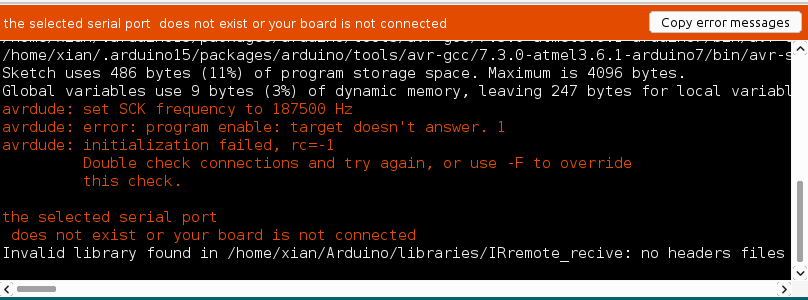

書き込みエラーとなった時

”the selected serial port dose not exist or your board is not connected”が表示された場合、 一度「Xian DIY ATmega48/88/168/328書き込み装置」とPCを接続しているUSBケーブルを外してもう一度接続することで解消します。
