はじめに
表面実装用の３端子レギュレータを使ってみました。
AMS1117-5.0 とういう名前で5V出力のバージョンです。
データシートが不親切で、可変レギュレータのサンプル回路は
記載されているんですが、何故か定格出力のほうの回路が記載されて
ないんですよね。
今回はユニバーサル基板に表面実装用の部品を使って
DIP化して行きたいと思います。
目次
使ったもの
AMS1117-5.0
- メディア:
- この商品を含むブログを見る
チップコンデンサー10uF 2個
こんなのあれば便利かも
mclglcm 0603 SMD積層セラミックコンデンサセット 1PF~10UF 36種類各20個 720個入り MLCC モノリシック
- 出版社/メーカー: MCIGICM
- メディア:
- この商品を含むブログを見る
オスピン
10pcs シングル40ピン オス＋メスストレートタイプ ピンヘッダー PCB用 2.54 mm
- 出版社/メーカー: ジェネリック
- メディア: Tools & Hardware
- この商品を含むブログを見る
ユニバーサル基板
スズメッキ線
協和ハーモネット すずめっき軟銅線 10m TCW 0.8mm 10m
- 出版社/メーカー: 協和ハーモネット(Kyouwaharmonet)
- メディア: Tools & Hardware
- この商品を含むブログを見る
HOZAN(ホーザン) ワイヤーストリッパー より線用 P-960
- 出版社/メーカー: ホーザン(HOZAN)
- メディア: Tools & Hardware
- クリック: 1回
- この商品を含むブログを見る
白光(HAKKO) 電子基板用はんだ付けセット 40W FX511-01
- 出版社/メーカー: 白光(HAKKO)
- メディア: Tools & Hardware
- この商品を含むブログを見る
パナソニック 9V形アルカリ乾電池 2本パック 6LR61XJ/2B
- 出版社/メーカー: パナソニック(Panasonic)
- メディア: エレクトロニクス
- 購入: 1人 クリック: 1回
- この商品を含むブログを見る
proster デジタル マルチメーター バックライトLCD付き電圧 電流 抵抗 導通 日本語説明書付き 18ヶ月保証
- 出版社/メーカー: Proster Trading Limitted
- メディア:
- この商品を含むブログを見る

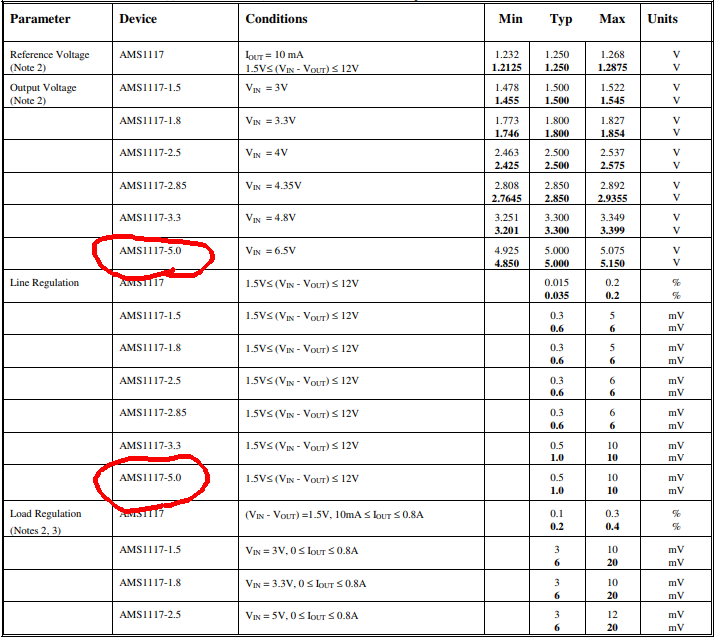

データシート
データシートの一部を抜粋したものです。
今回使うのは5V出力のものなので、それに当たる
部分に印をつけています。
入力電圧のMAXとMINについてしっかり
明記されてないですが、２つ目の赤丸部分の
condition欄を察するにVin<17Vつまり
入力電圧の最大は17Vと思われます
注意しなければならないのはTabがGNDではなく
Voutだと言うところです！ここま危ない。
データシートのURL http://www.advanced-monolithic.com/pdf/ds1117.pdf
回路図
どうもこうも無いです。単純にこれだけ
難しい点があるとすれば全ての部品を表面実装部品にしている点ですかね

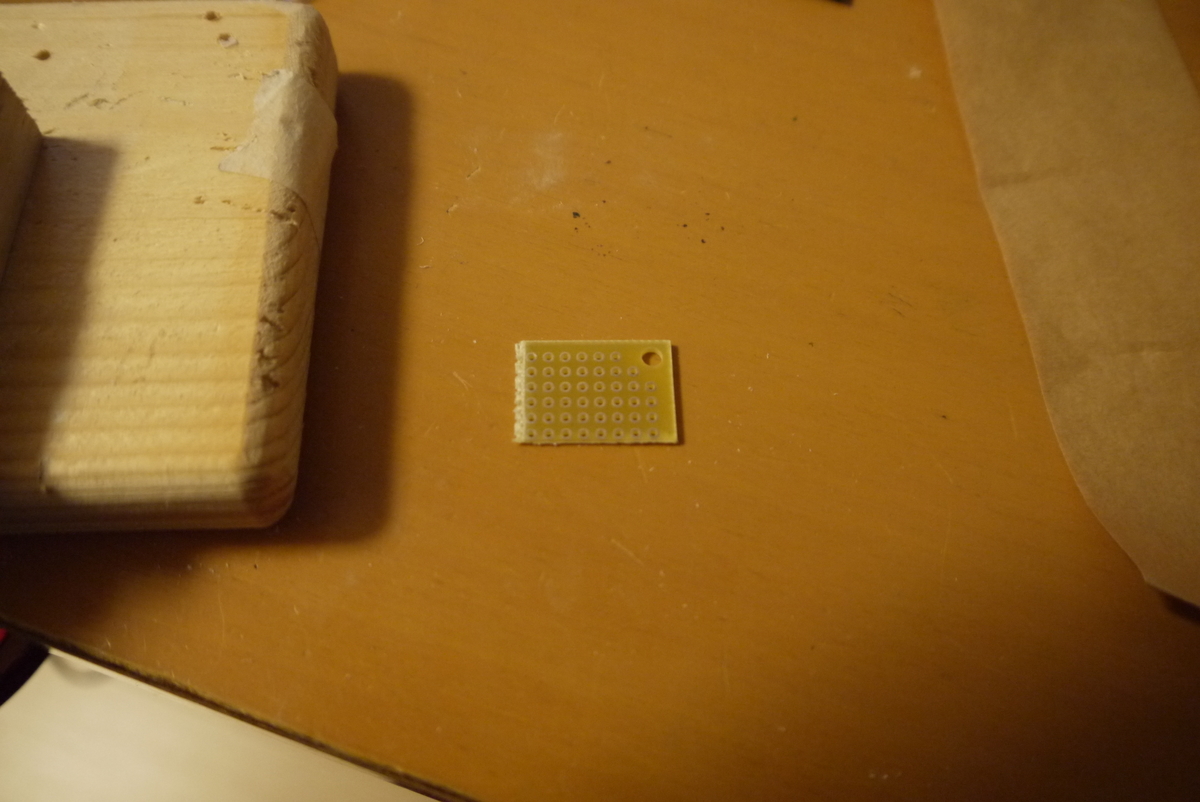

はんだ付け
ユニバーサル基盤を頑張って切断して
はんだしました。

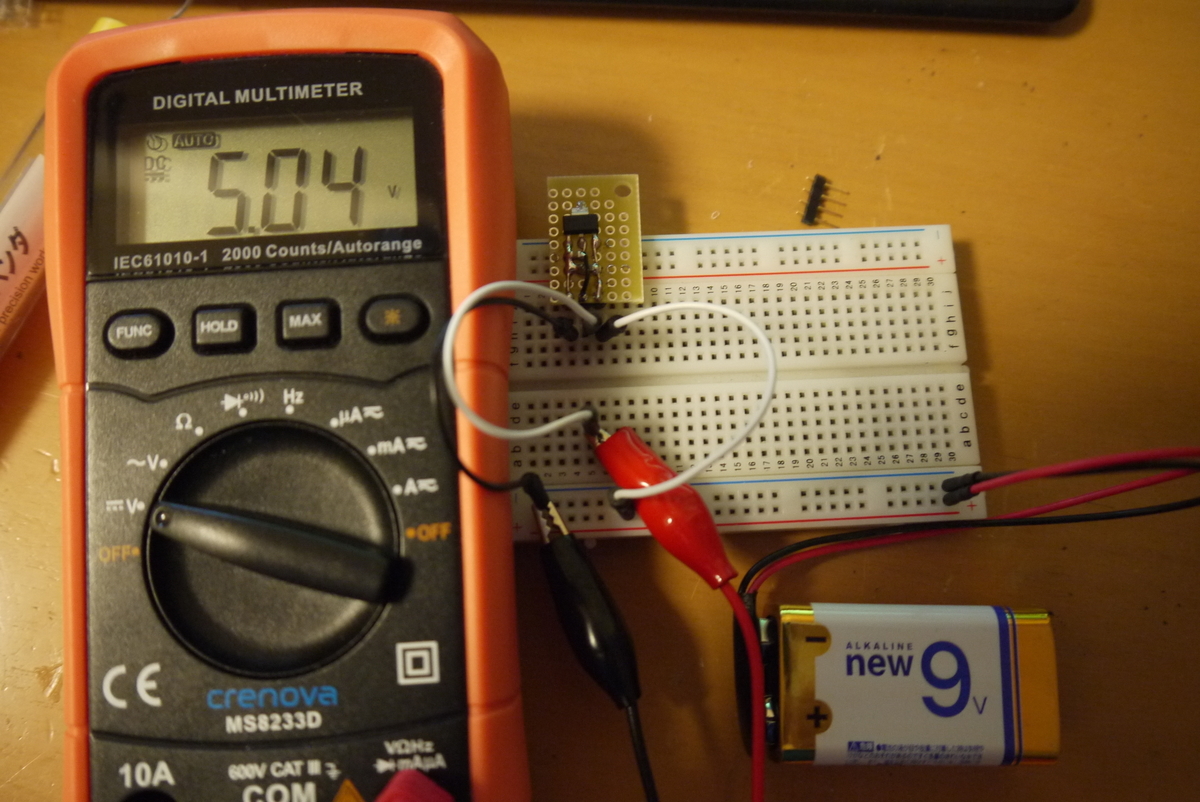

完成品
5V出力されてますね。
