はじめに
ヤフオクで買ったオシロスコープ

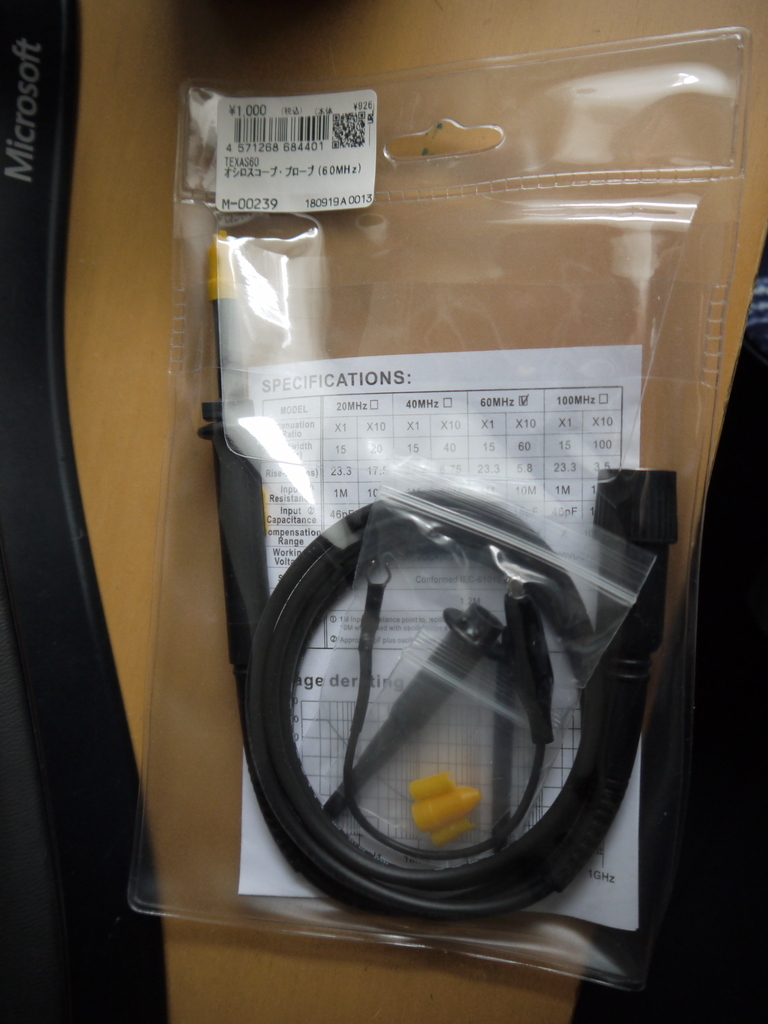

本体のみなの、プローブを秋月で
買いました。今回はその紹介と
プローブの設定方法
使ったもの
岩通オシロスコープ ss-7802
プローブの組み立て

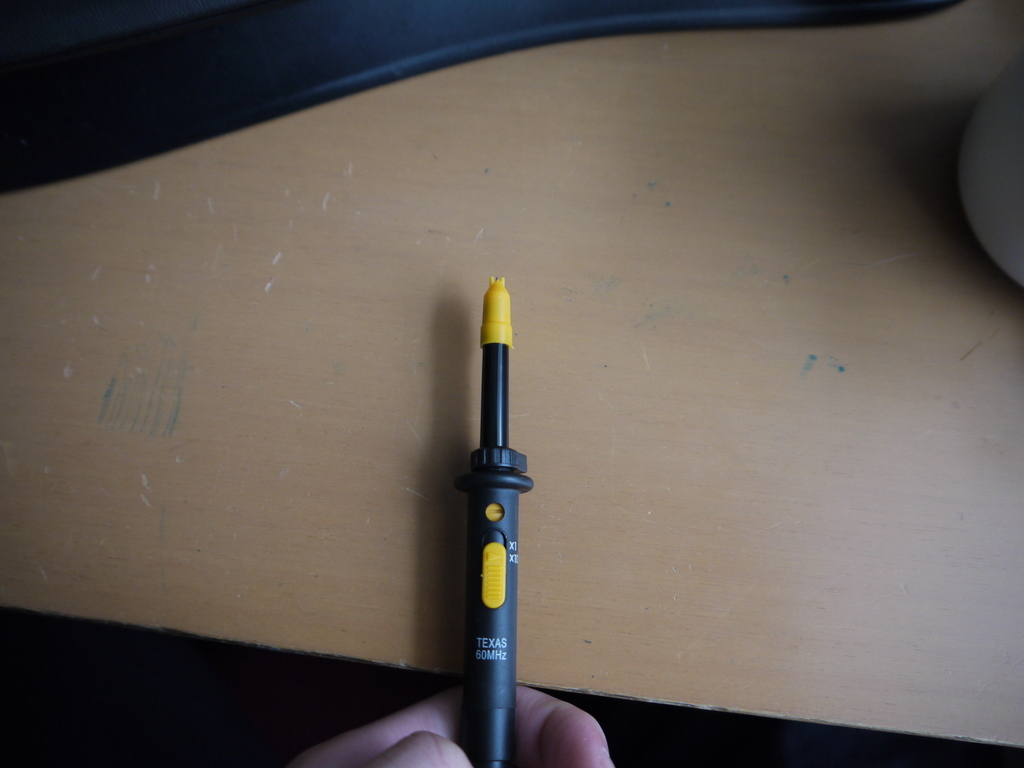

最初プローブはこの状態で入っている。

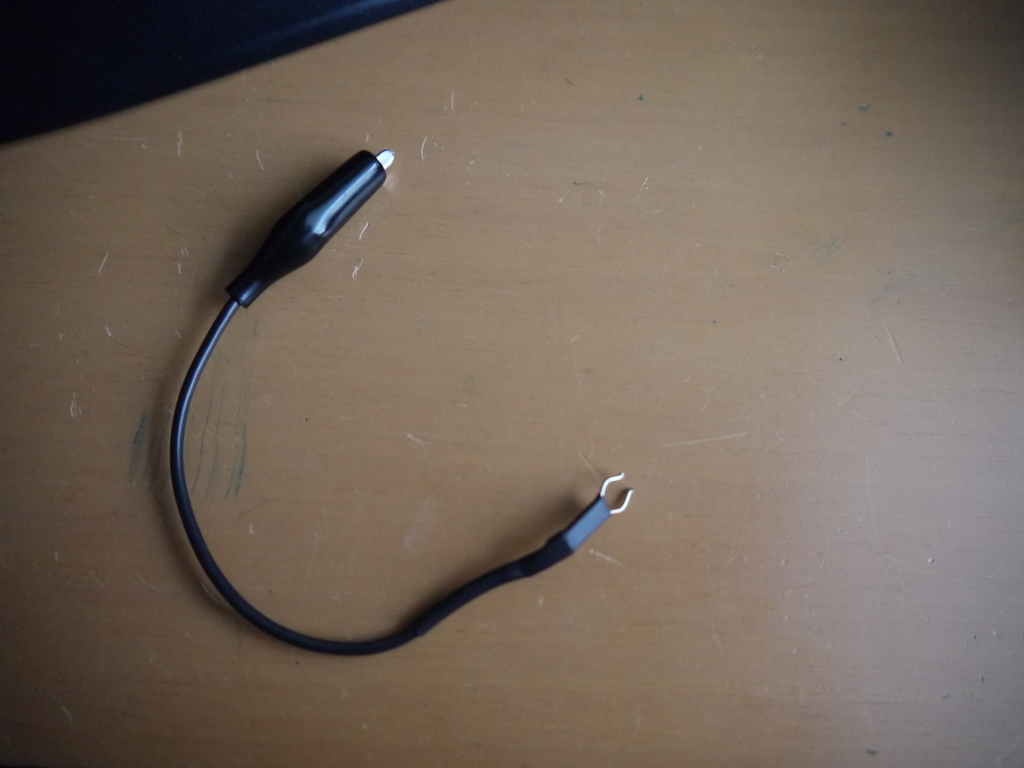

こっちの袋に入ってる部品を装着して行く
プローブに付いているスイッチをx1の方にしておく

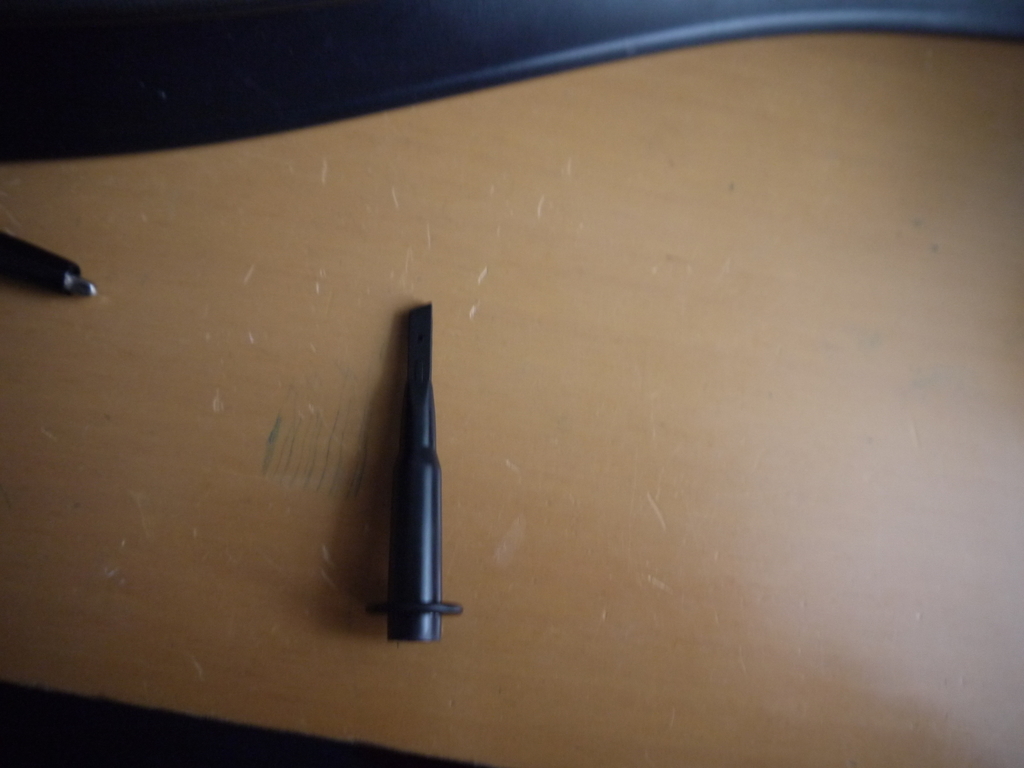

上の写真に写っている２つの部品を装着して

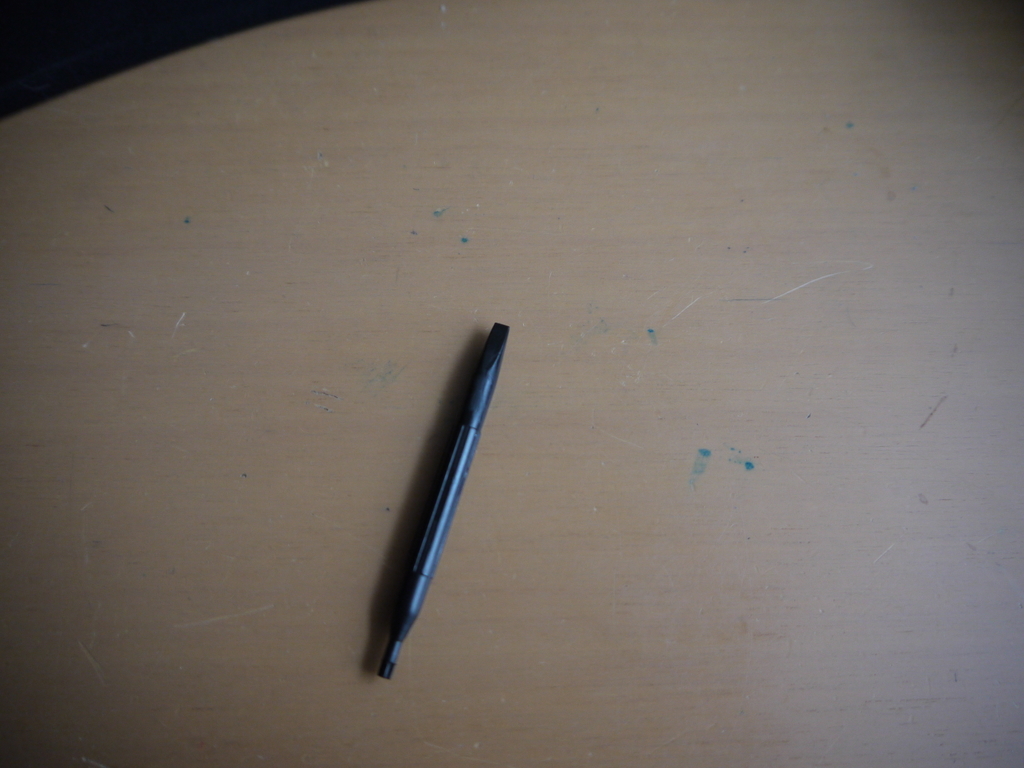

この部品でスイッチの上に付いているネジを回し
調整していく
プローブの設定
プローブのマイナスネジを調整することで波形の調整をして行く。

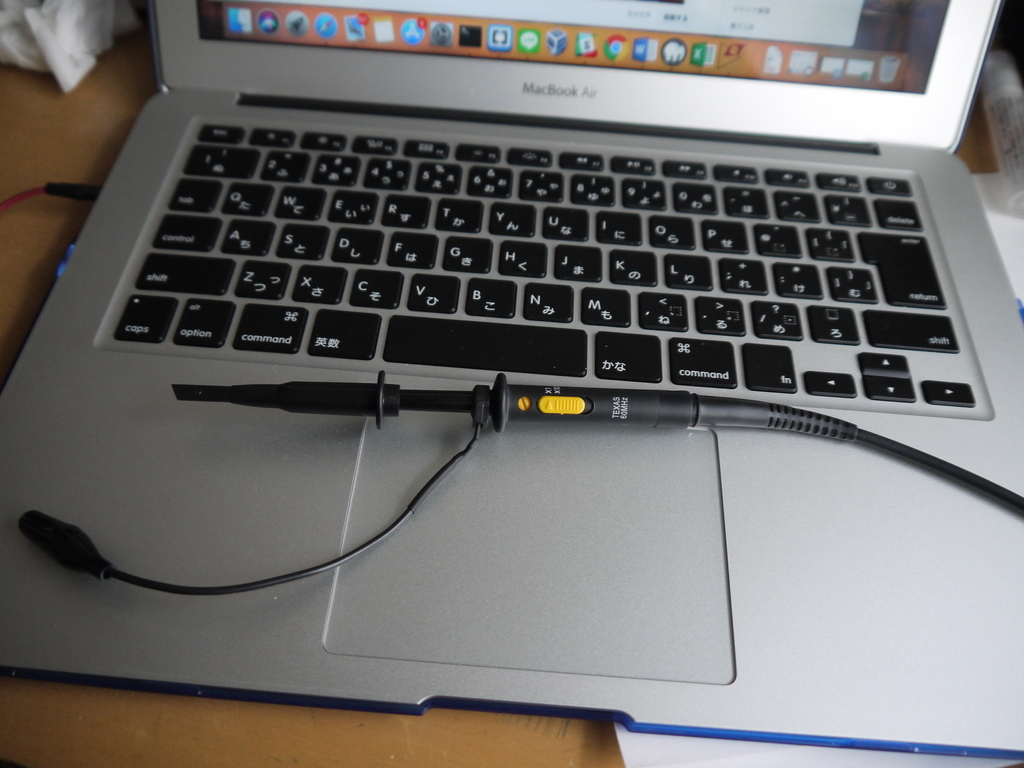

まずプローブをCH1に接続して、プローブの先端をCALに接続する
その後オシロスコープを次のように設定する
CH1 VOLTS/DIV : 10mV/div
AC/DC : DC
GND: OFF
SOURCE : CH1
SEC/DIV : 200μs
トリガーを回して同期をかける。
これで良さそう
＜参考文献＞
ss-7802マニュアル http://www.iti.iwatsu.co.jp/manual/pdf_j/analog_osc/ss-7802a-j-v6.pdf
