・はじめに
スケッチを書き込むには
あらかじめATmega328pに
ブートローダーが書き込んで
ある必要があります。
書き込んでいない場合はまず以下の
記事を参考にブートローダーを書き込んで
ください。
・目的
スケッチを書き込み、Ｌチカ
させる。
書き込む方法は３種類ある。今回
は２つ目の方法を紹介。
・使ったもの
Arduino uno
ATmega328Ｐ
ブレッドボート
ジャンパワイヤ
水晶16MHz
コンデンサー 22pF
・方法
（１）回路図
arduino をシリアル変換モジュール
として使用する。図１の写真のように
Atmega328pを抜いた状態で使用する。
図２に回路図、表１に接続ピン対応表を載せた。

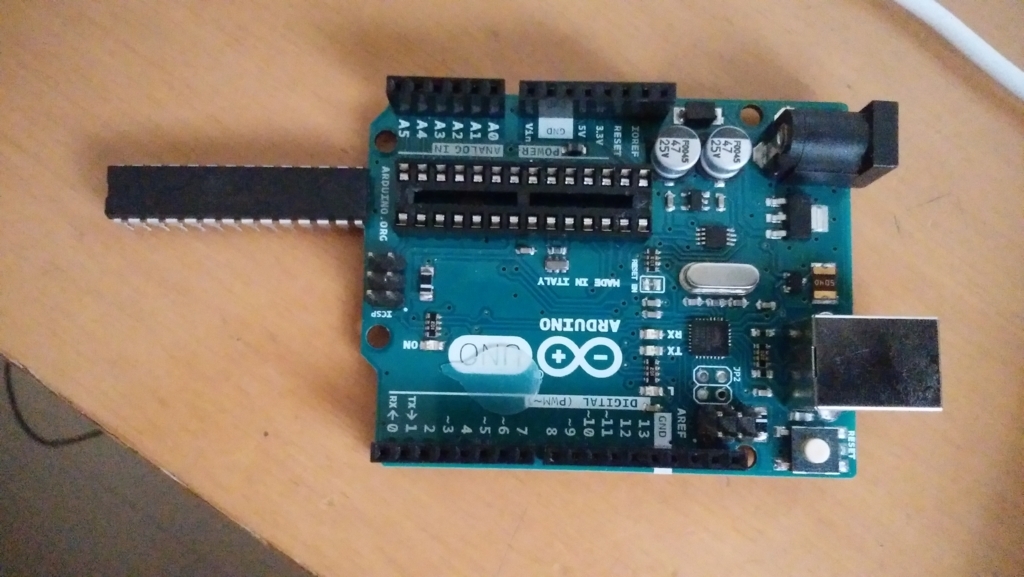

図１：ArduinoからATmega328pを抜く

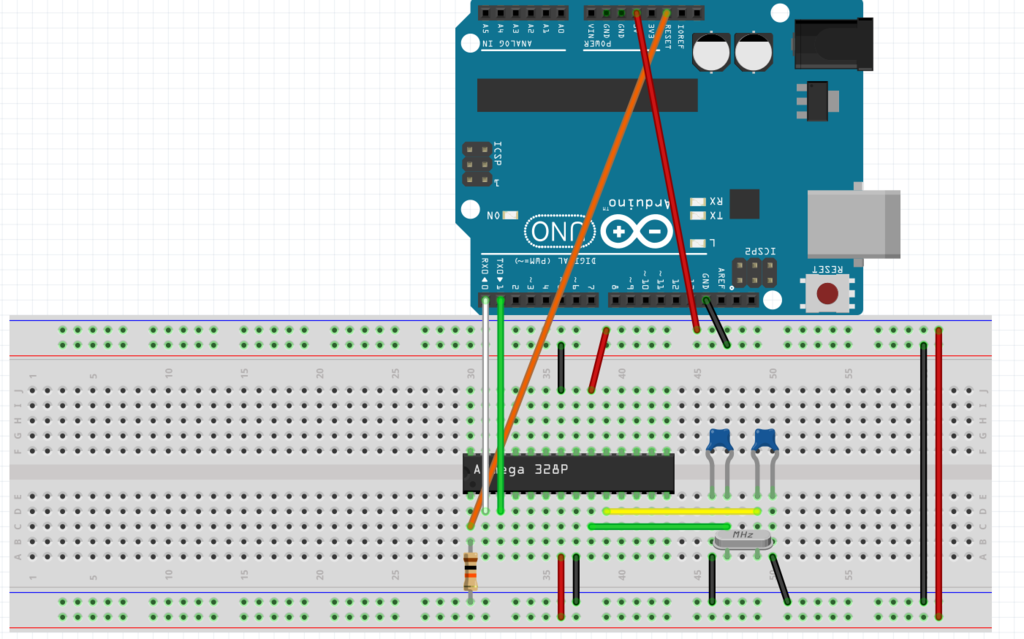

図２：回路図
本来シリアル通信ではTXS<->RXD
となるよう接続するが、Arduino uno
を使う時はRXD<->RXD TXD<->TXDでよい
表１：接続ピン対応表
|
Arduino uno |
ATmega328p |
|
D0(RXD) |
2 (RXD) |
|
D11 (TXD) |
3 (TXD) |
|
RESET |
1 (REST) |
|
|
|
(２)プログラムコード
Ｌチカをするコードを図３にしめした。
void setup() {
pinMode(8, OUTPUT);
}
void loop() {
digitalWrite(8, HIGH);
delay(1000);
digitalWrite(8,LOW);
delay(1000);
} 図３：Ｌチカ
(３)コード書き込み
ボードはArduino unoを設定
書き込み装置はAVRISP mkll
図４参照
図４：ボード設定
通常、Arduinoに書き込むときと同じように

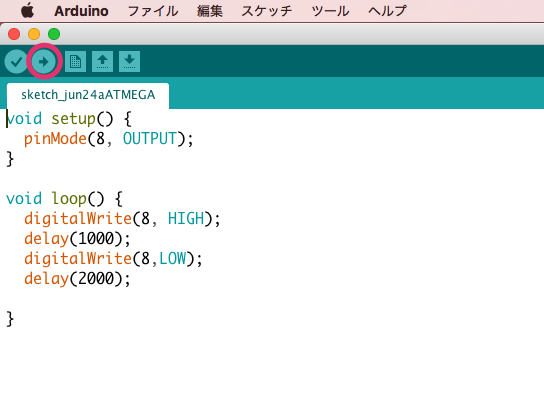

図５の赤丸部分をクリックすればよい。
図５：書き込み実行
＜参考文献＞
http://www.gammon.com.au/breadboard
http://mcu-tw.blogspot.jp/2014/10/lesson-1ftdiupload-sketchatmega328p-pu.html
https://b.eax.jp/eh/arduino/10405/
http://ht-deko.com/arduino/atmega328p.html
https://okuzawats.com/bootloader-20150516/
