esp-wroom-02でLCD（I2C）ディスプレイを使う

・目的

　　esp-wroom-02を使いLCDディスプレイ

　　にHello worldを表示させる

・使用したもの

　esp-wroom-02

ESP-WROOM-02ピッチ変換済みモジュール《T型》

出版社/メーカー: スイッチサイエンス
メディア: エレクトロニクス
この商品を含むブログを見る

　STNキャラクタ液晶（16x2） [1602A-V2]

HiLetgo DC 3.3V HD44780 1602 LCD ディスプレイモジュール 16×2キャラクタ LCDブルーブラックライト新しい [並行輸入品]

出版社/メーカー: HiLetgo
メディア:
この商品を含むブログを見る

　液晶I/Fモジュール（I2C） [IFB-I2C-8574]

キャラクタLCD(1602LCD)用I2C変換モジュール

出版社/メーカー: NFJ
メディア: オフィス用品
この商品を含むブログを見る

　単三乾電池

　ノートパソコン

　ブレッドボード

　ジャンパワイヤ

・方法

　（１）回路を組みたてる

　　　　Esp-wroom-02は電源電圧が

　　　　3V、ディスプレイは電源電圧が

　　　　5Vとなっていることに注意する

　　　　こと。I/FモジュールのSDAを

デジタルピン12に、SCLを

　　　　12に接続。図１に回路図を示した。

（但し1602A-V2とIFB-I2C-8574の図が

　　　　　見つからなかったので他のもので代用して図１の回路図を描いた。）

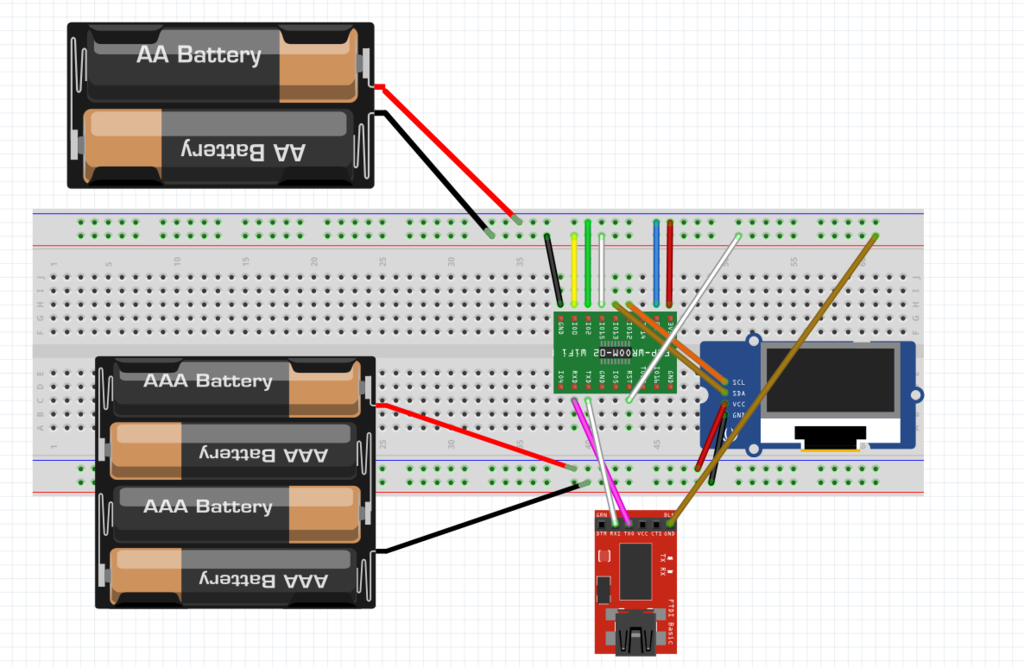

f:id:shangtian:20170407090352p:plain

図１：ダウンロードモード

　（２）I2Cアドレスを確認

　　　　　LCDディスプレイを使用するにはI2Cアドレスを

　　　　　調べる必要が有ります。詳しくは以下の記事（方法（３））

　　　　　に載っています。

shangtian.hatenablog.com

　　（３）プログラム

　　　　プログラムコードを図２に示した。esp-wroom-02にプログラム

を書き込むときは、ダウンロードモードにする必要がある。

図１の回路を組んだ後、RSTからGNDをジャンパワイヤで

接続し、引き抜くことでモードの変更が可能になる。

この作業を行わないとプログラムを書き込むときにエラー

が発生するので注意が必要だ。

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
#define SDA 12 //SDAの接続先をD12ピンに設定
#define SCL 13 //SCLの接続先をD13ピンに設定

LiquidCrystal_I2C lcd(0x3F,16,2); //I2Cアドレス入力
void setup()
{
  Wire.begin(SDA,SCL);//I2C通信で使用するピンを設定
  lcd.init();
  lcd.backlight();
  lcd.print("Hello World");

}


void loop() {

}

図２：プログラムコード

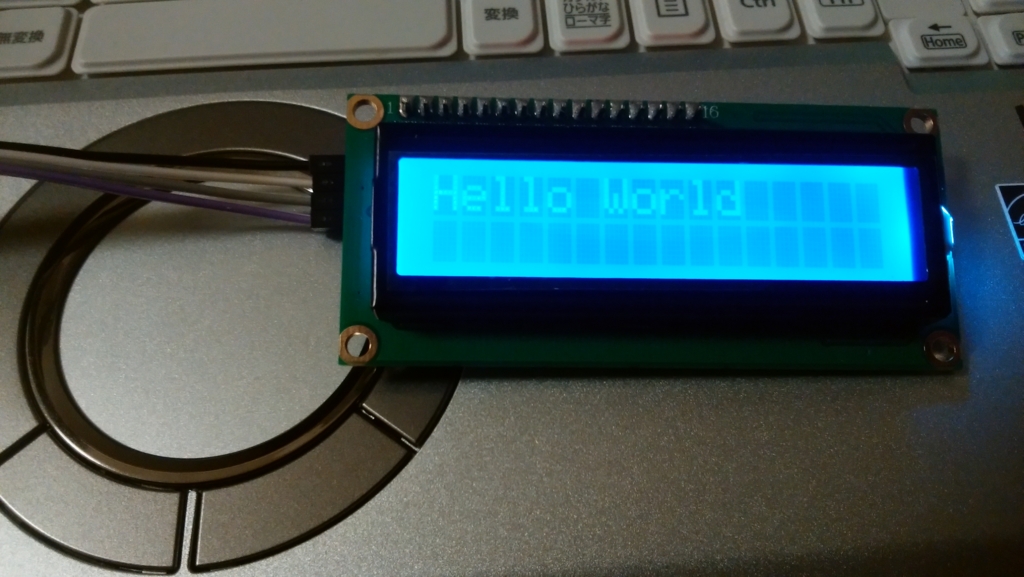

　　（4）プログラム実行

　　　　プログラムを実行するときは回路を少し組み替える必要がある。

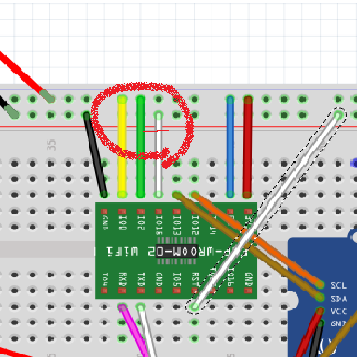

　　　　図３を参照。赤丸で囲まれているように、ジャンパワイヤを組み

　　　　RSTからGNDにジャンパワイヤをつなげて抜くことでesp-wroom-02

は実行モードに変更できる。

f:id:shangtian:20170407092600p:plain
