はじめに

この記事の通り作成してもうまく行かないと思います。
ただの失敗記録ですが半日を費やしたのでブログにします。

参考にしたのはこの本です

電源回路設計 成功のかぎ―要求仕様どおりの電源を短時間で設計できる (アナログ・デザイン・シリーズ)

電源回路

マイコンを使って何か作るとき
乾電池2本ぐらいで電源が作れれば
いいのですがあまりネット上に情報が無いですよね・・・

そういうわけで昇圧回路を作ってみようと・・・

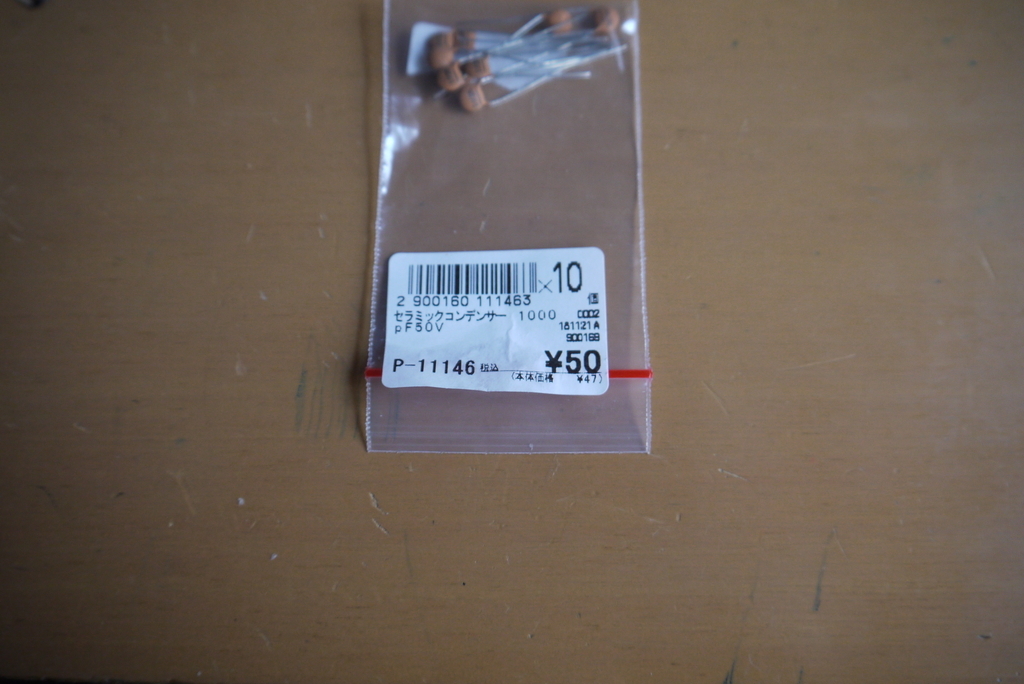

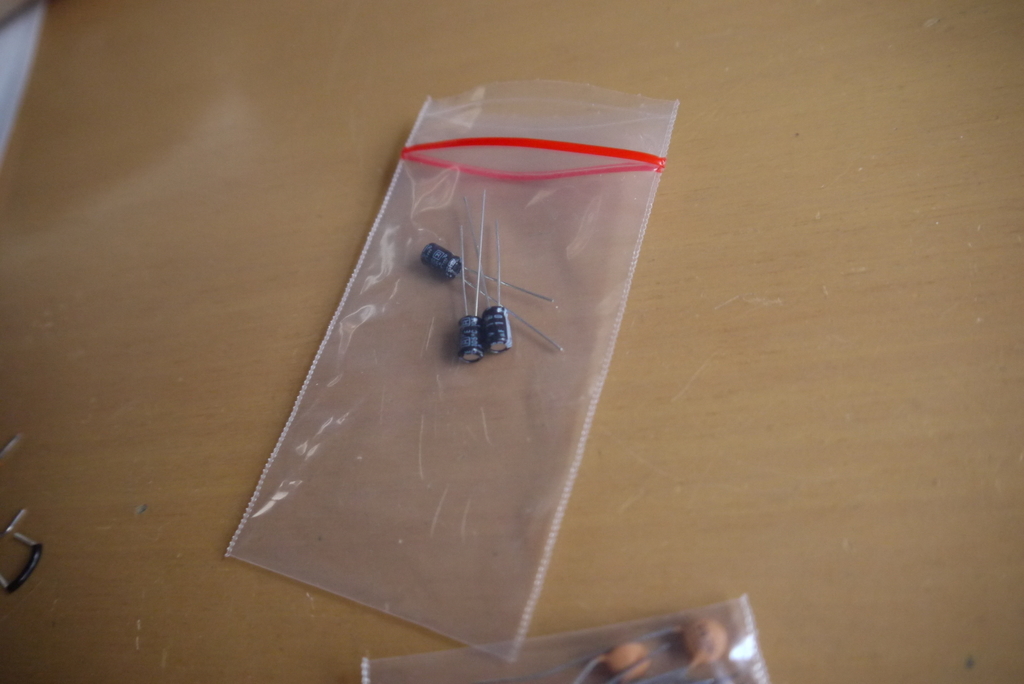

つかったもの

]

10kΩ抵抗1個

回路図

以下の回路図はこの本から

電源回路設計 成功のかぎ―要求仕様どおりの電源を短時間で設計できる (アナログ・デザイン・シリーズ)

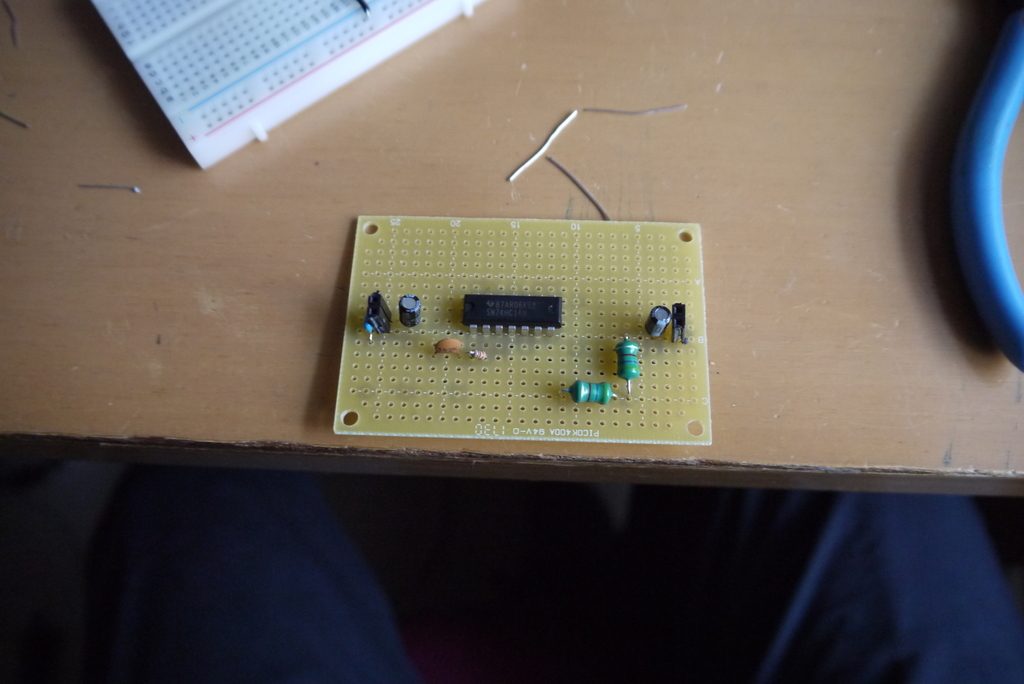

完成品

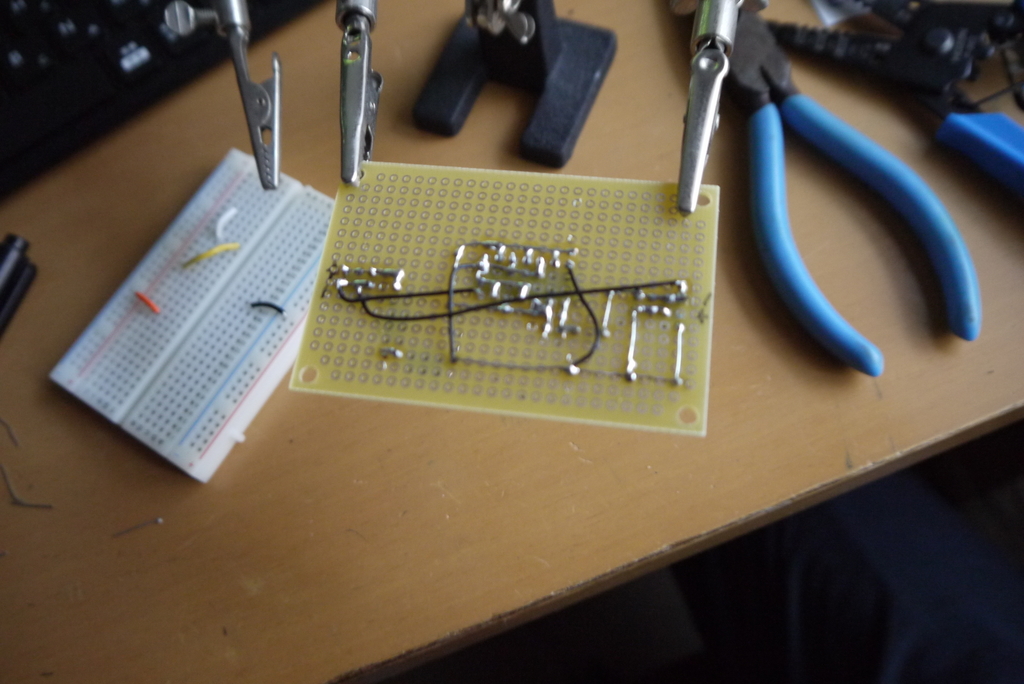

ユニバーサル基板へのはんだ付けは
骨が折れます。結構いい出来かな

本には回路図のＢ側に電圧を印加すると
昇圧出来ると書いてありますが
実際には出来なかったです。

オシロスコープで発振しているかも確かめましたが、発振してないみたい

お手上げです。
