Xian DIY ESP-WROOM-02D 開発ボード　マニュアル

はじめに

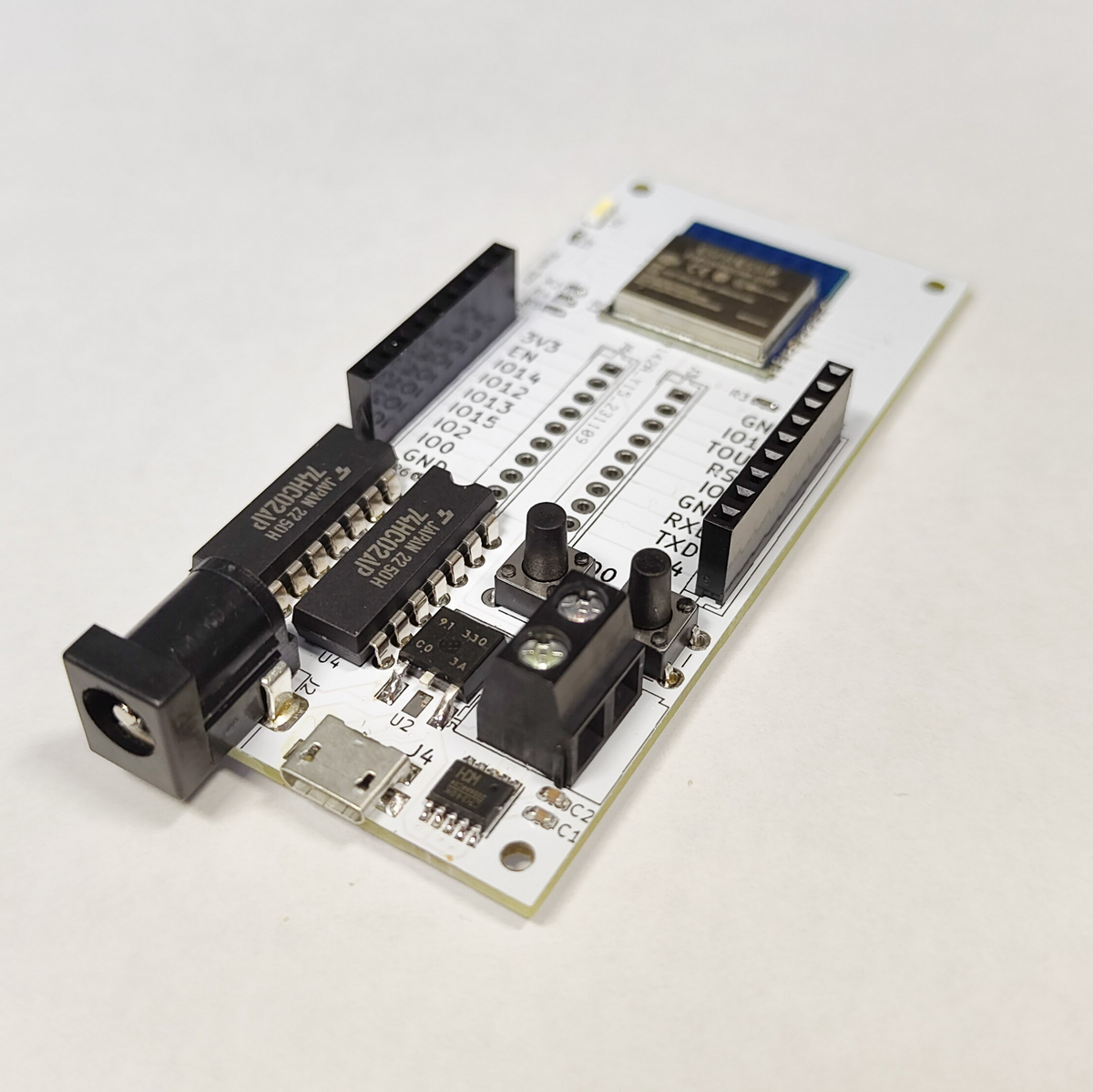

ESP-WROOM-02Dの開発ボードです。Arduino IDEを使用している場合は自動リセット機能を搭載しているので書き込み時にモード変更をせずに簡単に書き込みできます。外部電源を供給できるようにDCジャックとターミナル端子を搭載しています。

はじめに
仕様
サイズ
ピン配置図
回路図
ドライバのインストール
- WindowsにおけるCH340Kのドライバインストール
- MacにおけるCH340Kのドライバインストール
Arduino IDE にボードを追加する

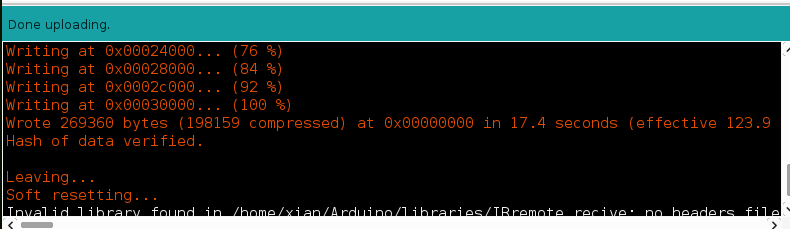

書き込みする

仕様

ESP-WROOM-02D搭載
CH340K搭載でシリアル通信可能
自動スケッチ書き込み機能搭載
ターミナル端子またはDCジャックから外部電源接続可能(3.3V~10V)

　　　　　USB接続した状態で外部電源を接続しないで下さい

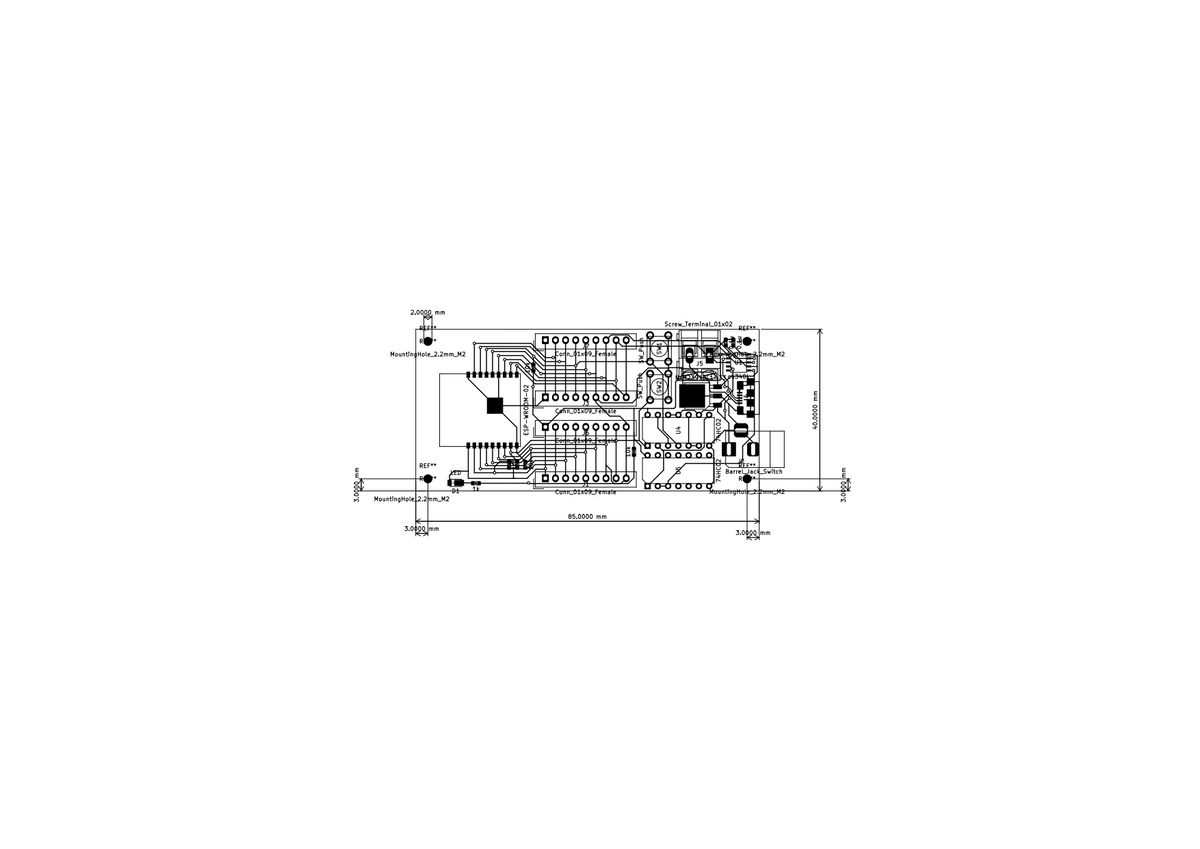

サイズ

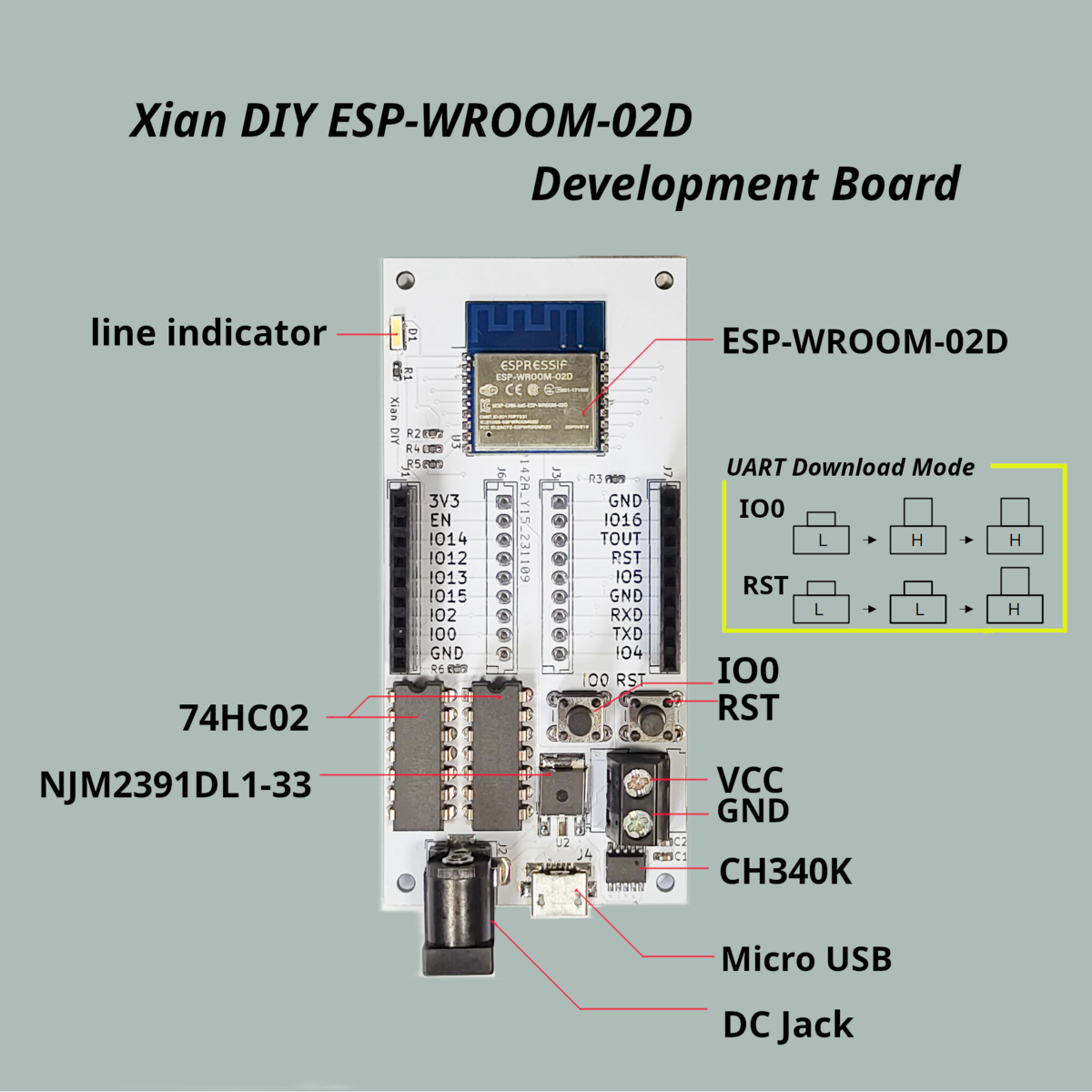

ピン配置図

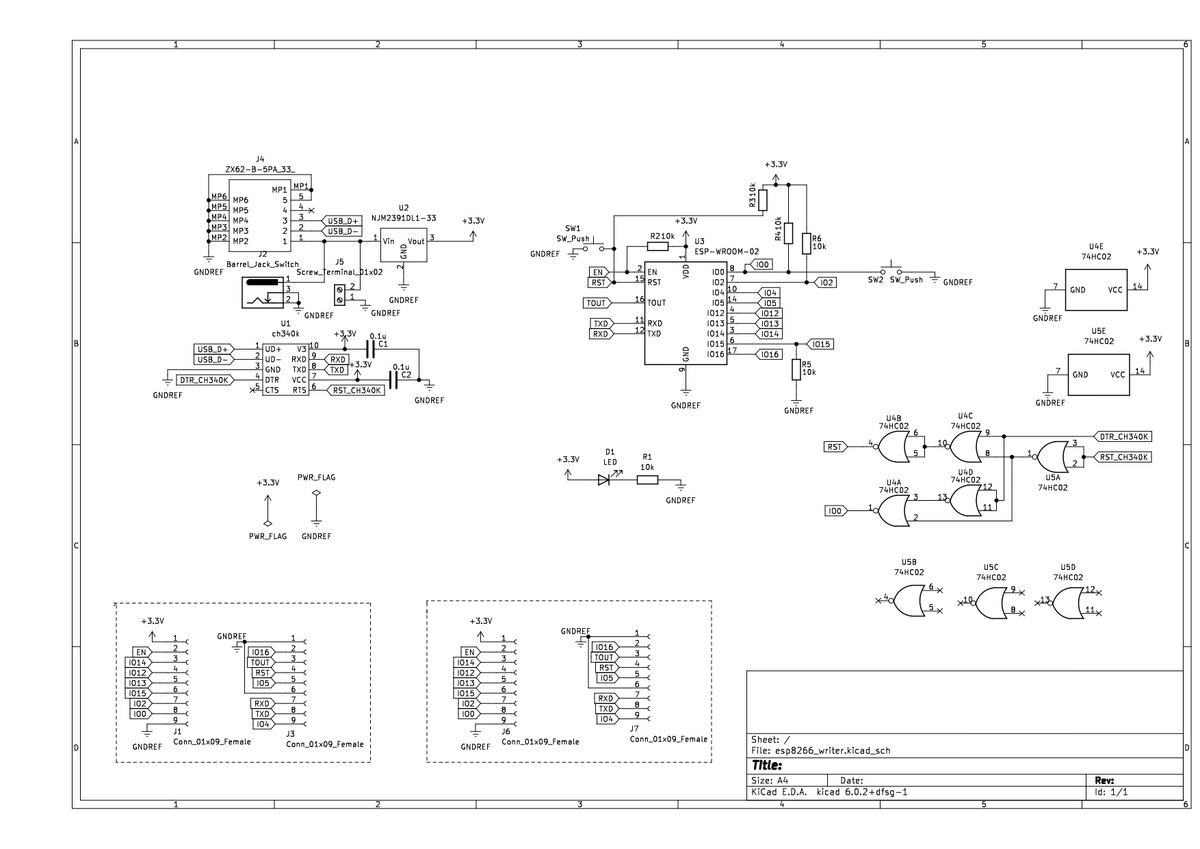

回路図

ドライバのインストール

Windowsで使う場合はCH340K(シリアル変換チップ)のドライバとUSBaspのドライバーの２種類をインストールする必要があります。Macの場合はCH340K(シリアル変換チップ)のみインストールが必要です。Linuxはドライバのインストールは必要ありません。ドライバのインストール方法はそれぞれ下記の項目を読んでください。

WindowsにおけるCH340Kのドライバインストール

Windowsの場合はドライバをインストールする必要があります。以下のリンクから最新バージョンをダウンロードしてドライバをインストールして下さい。

www.wch-ic.com ドライバをダウンロードしてきたら、SETUP.EXEをクリックしてインストール開始。

ドライバがインストールが無事インストールされれば、デバイスマネージャーで認識されるはずです。

MacにおけるCH340Kのドライバインストール

macの場合は以下のリンクよりドライバをインストールして下さい。

www.wch-ic.com

zipファイルを解凍すると以下のスクリーンショットのように３つファイルがあります。pkgファイルをクリックしてインストールを進めてください。 pkgファイルをクリックすると以下のような画面が出てきます。以下の画面が表示されたると、実行権限がない旨が表示されます。環境設定画面よりこのアプリケーションに権限を付与してください。権限を付与しinstallボタンをクリックすればドライバーのインストールは完了です。

Arduino IDE にボードを追加する

デフォルトの状態だとesp8266にスケッチを書き込むことができません。そこでボードマネージャにボードを追加する必要があります。まずボードマネージャーに追加する準備として以下のURLをコピーします。

[https://raw.githubusercontent.com/sparkfun/Arduino_Boards/main/IDE_Board_Manager/package_sparkfun_index.json]

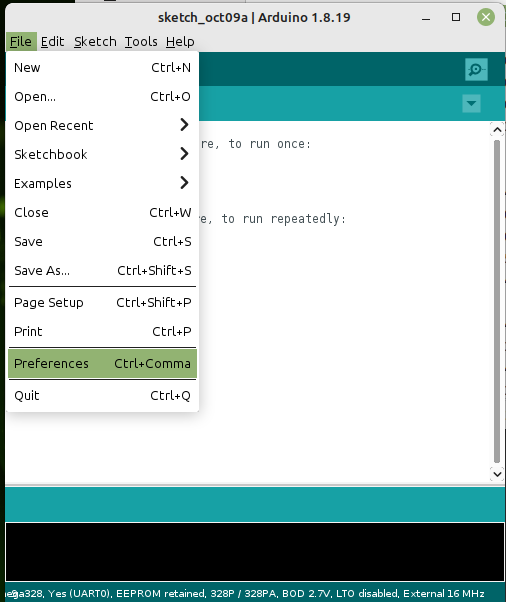

URLをコピーしたらArduino IDEの「ファイル>設定」から設定画面を開きます。ここではLinuxで開いた画面を表示していますが、WindowsやMacだと少しずつUIが異なっているので注意してください。

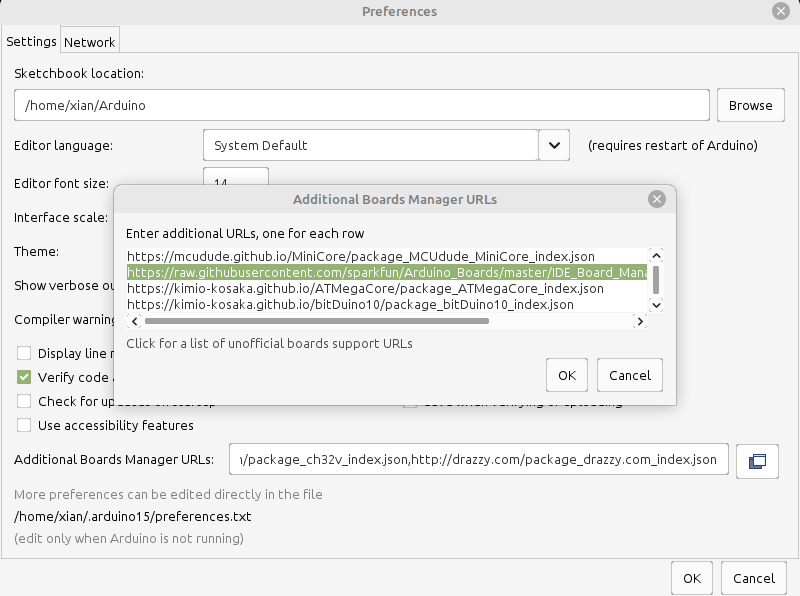

設定画面を開いたら追加のボードマネージャのURLという欄があるはずです。アイコンをクリックすると、URLを入力する画面が表示されるので、先程コピーしたMiniCoreのURLを貼り付けてOKを押して下さい。

それではボードマネージャを開きましょう「ツール＞ボードマネージャ」をクリックして下さい。

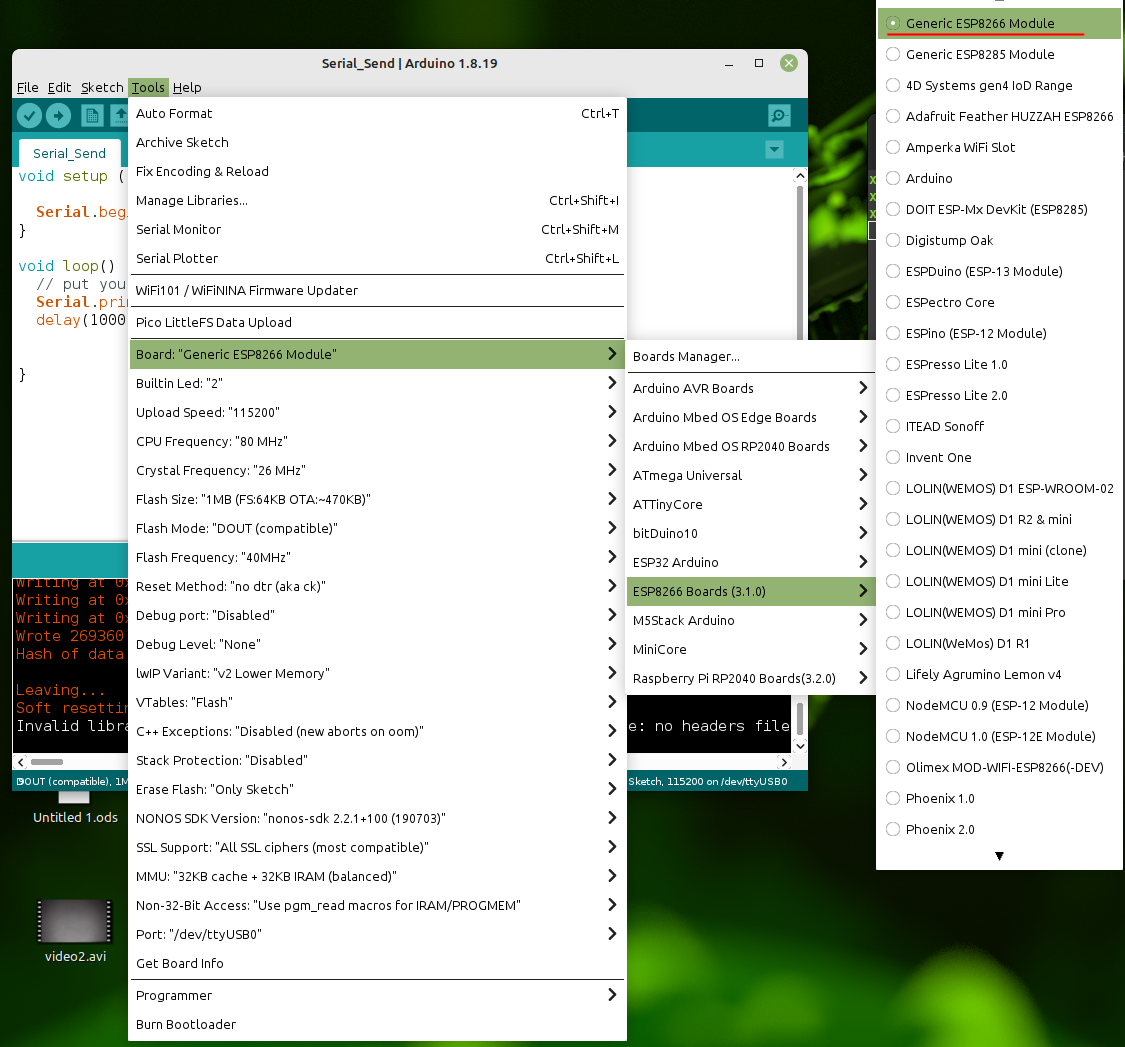

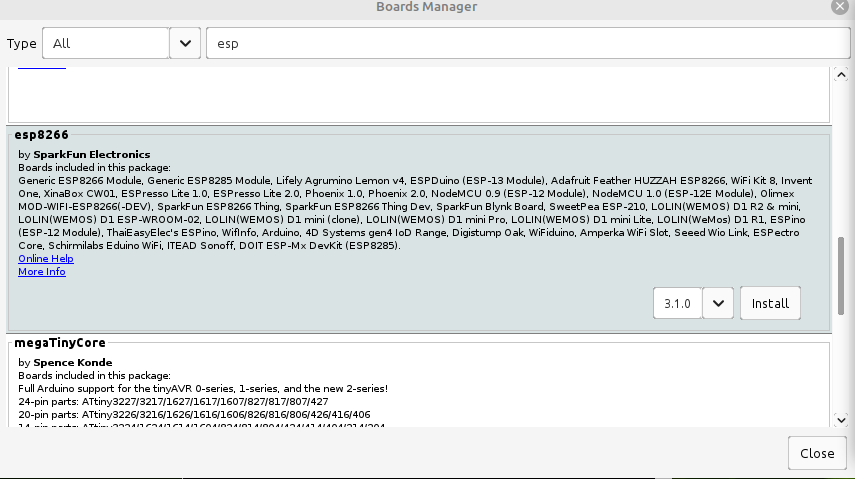

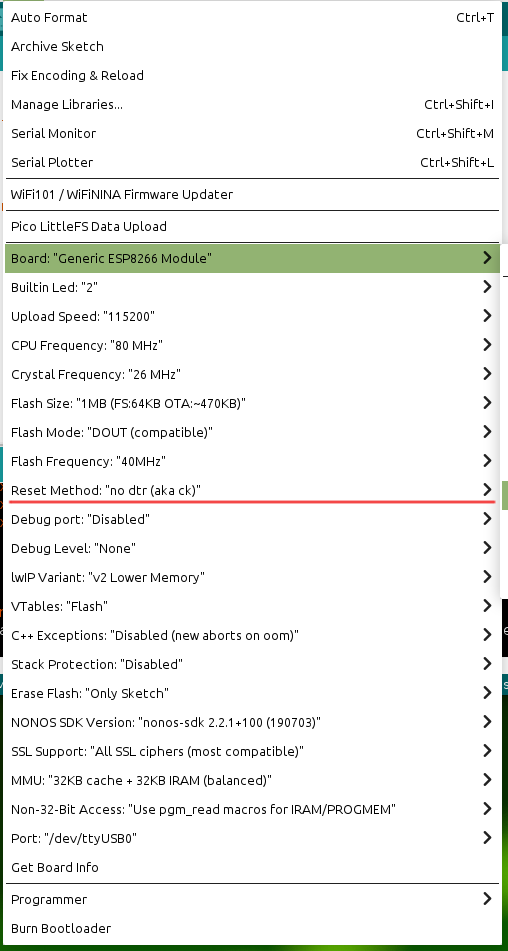

検索欄に「esp」と入力して検索しましょう。esp8266がヒットするはずです。もしヒットしなかった場合は先程追加したURLが間違っている可能性があるので、見直してみて下さい。無事ヒットしたらインストールしましょう。「ツール>ボード」を選択してesp8266 Boardsが追加されていれば成功です。
