はじめに

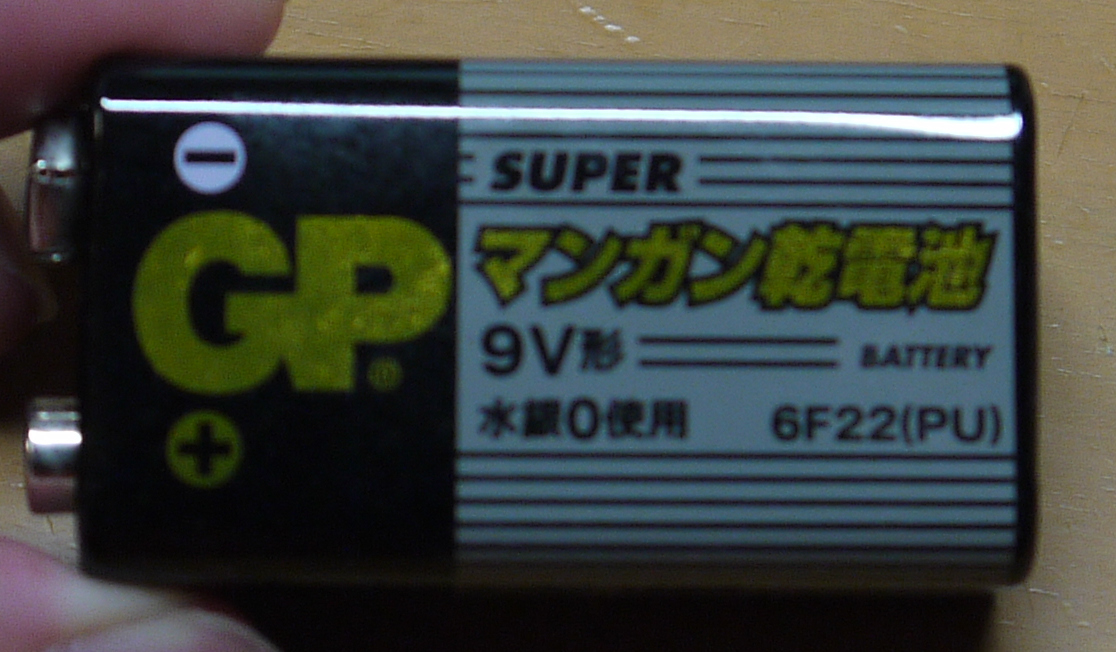

普段電子工作でダイソーの9V電池をしようしている。
データロガー用に使っているのESP8266にこの電池を使うと１日も持たない。
そこで放電容量を調べてみましたって話です。

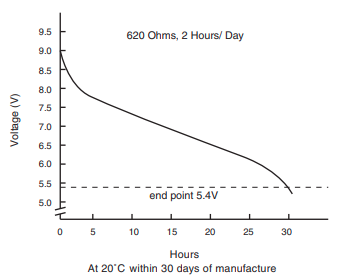

データシートだと縦軸が電圧なので、放電容量を求めには縦軸が電流値だと嬉ししい。
電池に680Ωの抵抗を繋げて電圧値を測定したと記載があるので、

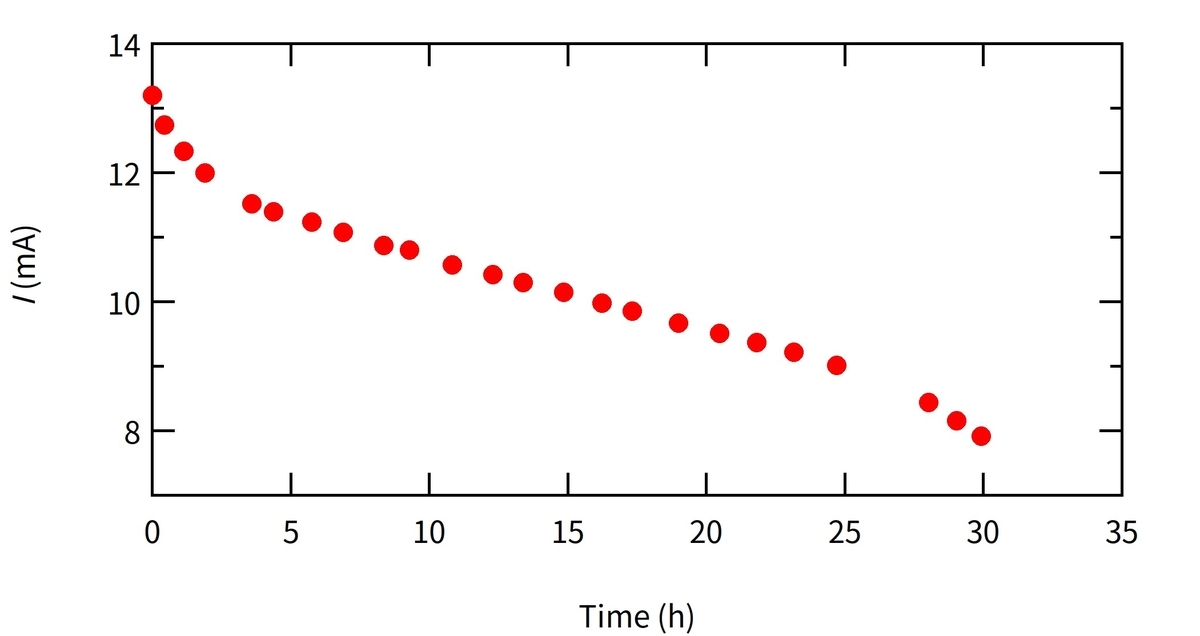

より求まる。
放電容量は電流を時間で積分すれば求まるので
だいたい300mAh程度
ESP8266
こちらのブログのデータによると通常時は約75mAほど消費しているようなので
何時間稼働するのか見積もっていみると4時間ほど。だいたい肌感覚と合っている。
参考文献
https://panda-bg.com/datasheet/1619-360712-Battery-GP-GREENCELL-9V-1604G.pdf
