・はじめに
最初は単三乾電池直列２本でプログラムを実行することができたが、最近うまく実行で
きなくなったので電源についてもう少し考えてみる。
・使用したもの
ブレッドボード
USBシリアル変換モジュール
三端子レギュレータNJU7223F33
三端子レギュレータTA48033S
コンデンサ0.1μF
コンデンサ47μF
ＬＸＤＣ５５使用ＤＣＤＣコンバータキット（3.3V）
超小型スイッチングACアダプター3.3V 2A
単三乾電池
角電池
・esp-wroom-02の電源について
データシートを図１に示した。
データシートによるとTypで170mAと記されているがMaxのデータが
記されていいない。http://nemuisan.blog.bai.ne.jp/?eid=216185
によるとesp-wroom-02の配線を図１に示した。リセット直後は350mAほど
消費するようなので、3.3V 500mAぐらいesp-wroom-02に供給できたら
安定してesp-wroom-02を使うことができるはずだ。
ブレッドボードにジャンパワイヤで配線したが、ブレッドボードにジャン
パワイヤをさすため、接触抵抗が発生してesp-wroom-02にのVcc接続するとき
には電圧が3.3Vから2.9Vほどに低下してしまった。注意して配線する必要がある。
・結果
|
NJU7223F33 |
○ |
|
TA48033S |
○ |
|
ＤＣＤＣコンバータキット |
○ |
|
ACアダプター3.3V 2A
|
× |
表１：結果
以下にレギュレータ及びDCDCコンバータの配線について示した。

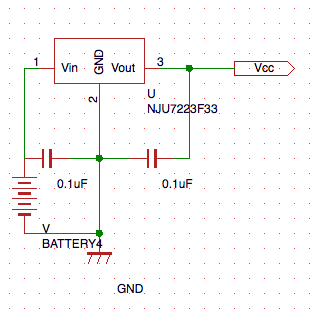

NJU7223F33のとき

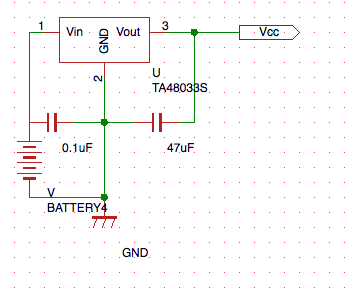

TA48033Sのとき
