arduino IDEでATTiny13AでLチカをしてみた

スポンサーリンク

目的

arduino IDEを使って

ATTiny13AでLチカをしてみる



使用したもの

Arduino IDE

mac mini

LED 5個

10kΩ抵抗4個

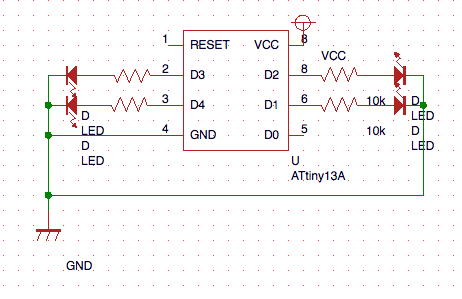

回路図

以下のように回路を組んだ

 f:id:shangtian:20180903222440p:plain

スケッチ

スケッチを以下に示した。

順番にLEDを光らせるだけ

const int pin1 = 1;
const int pin2 = 2;
const int pin3 = 3;
const int pin4 = 4;


int n;

void setup() {

pinMode(pin1,OUTPUT);
pinMode(pin2,OUTPUT);
pinMode(pin3,OUTPUT);
pinMode(pin4,OUTPUT);

n = 1;
}

void loop() {

digitalWrite(n,HIGH);
delay(2000);
n++;

if(n > 5) {
digitalWrite(1,LOW);
digitalWrite(2,LOW);
digitalWrite(3,LOW);
digitalWrite(4,LOW);
n = 0;
}
}

結果




ATtiny13AをLチカしてみた
