Xian DIY Arduino UNO R4 ターミナルシールド

スポンサーリンク

はじめに

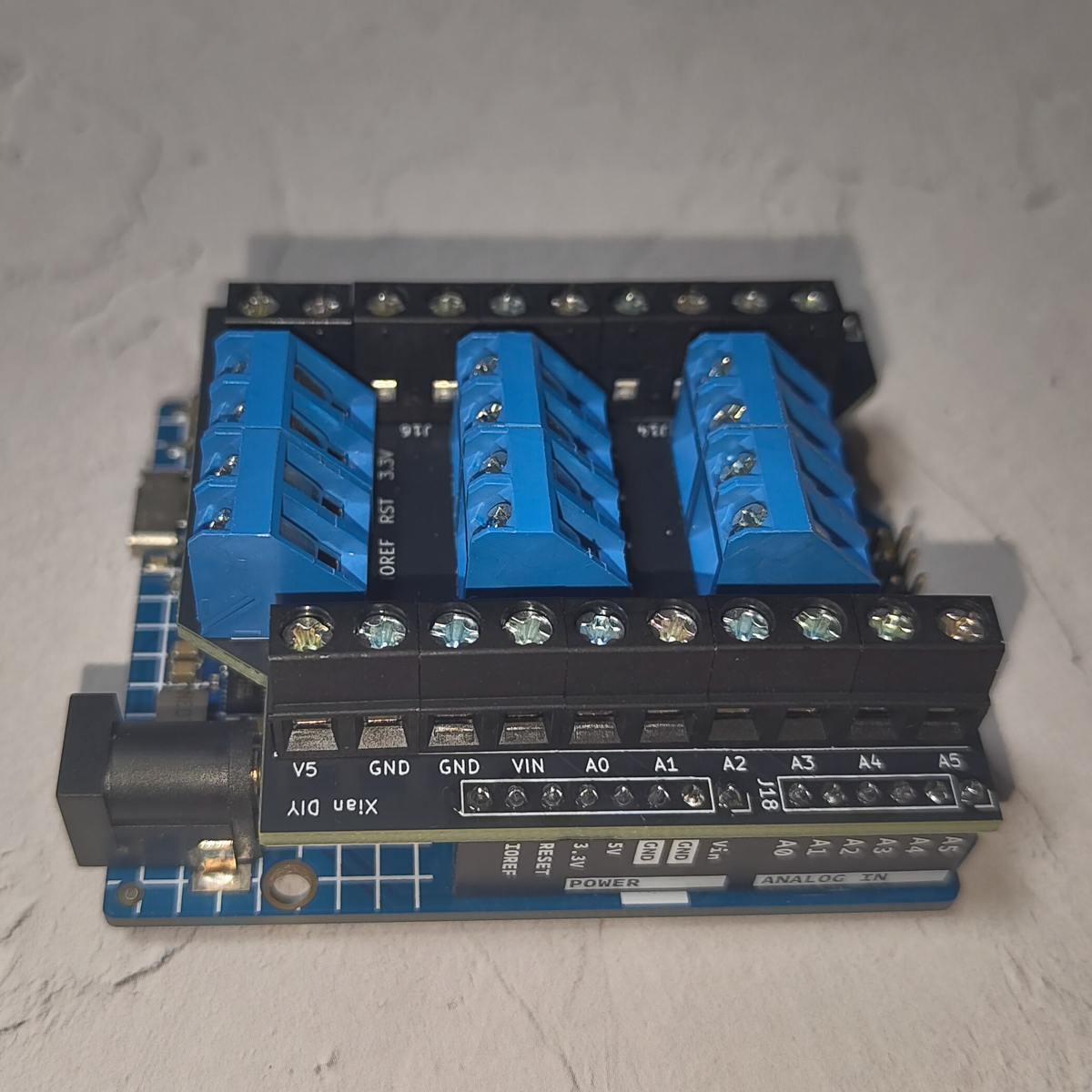

Arduino を据え付ける際に、配線をしっかり固定できるシールドがあまり見当たらなかったので作ることにしました。すべてのピンにターミナルを割り当てています。Arduino Uno R4用に作ったのArduino Uno R3には対応していません。

特徴

  • Arduino Uno R4 用ターミナルシールドです。

  • しっかりと配線を固定することが出来ます。

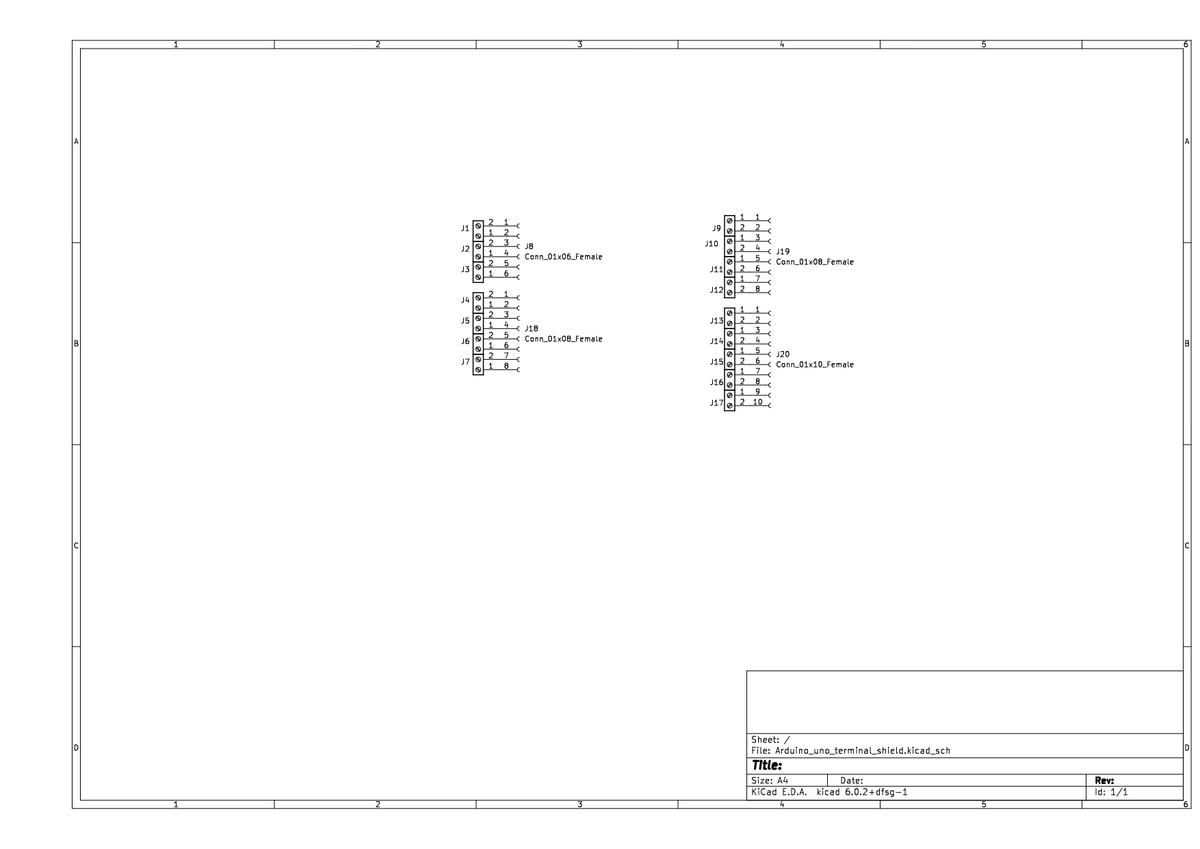

回路図

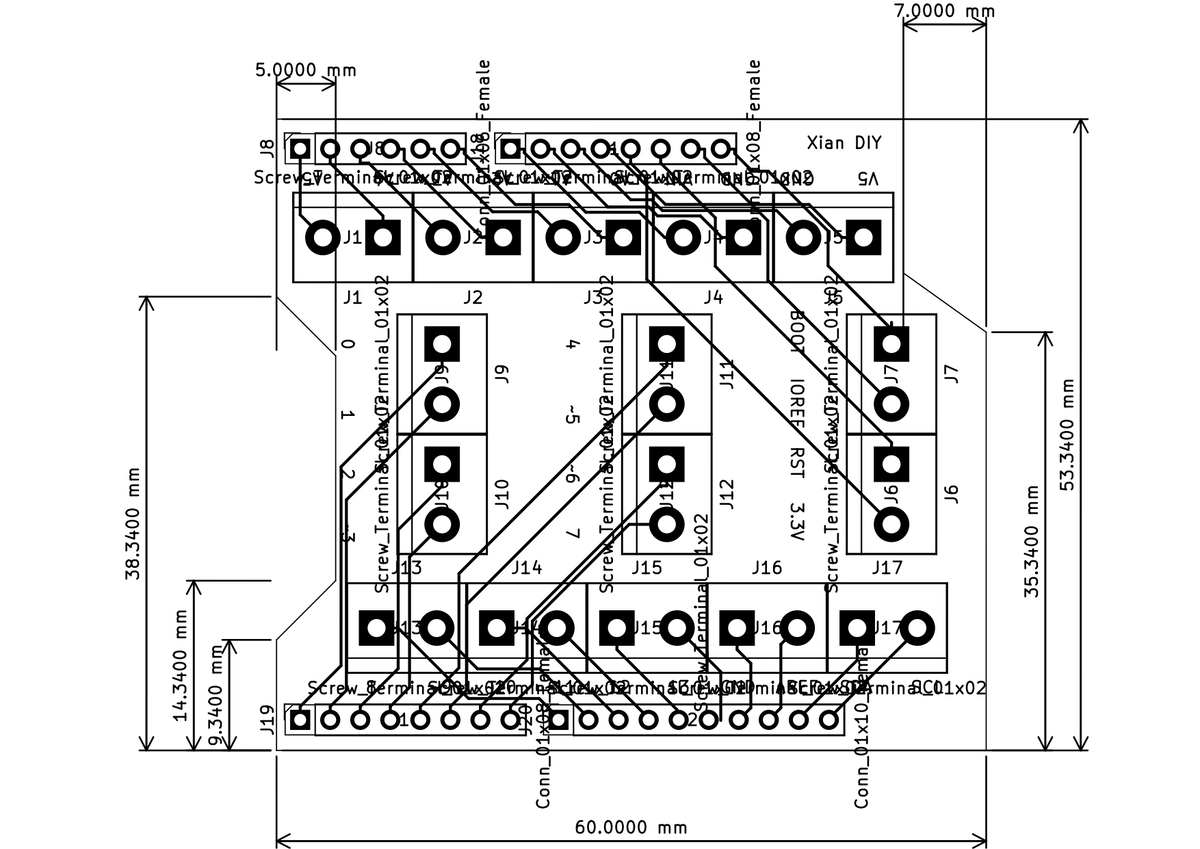

サイズ
