はじめに

ステップアップdcdcコンバータHT7750aを使って5V昇圧回路を作成してみました。 HT7750Aは秋月で売っているのでかなり入手性はいいかな。

使ったもの

HT7750a
インダクター100uH
ショットキーダイオード
コンデンサー47uF
コンデンサー22uF
ブレッドボード

回路図

   データシートの回路図の通りに作成
f:id:shangtian:20190617003622p:plain
f:id:shangtian:20190617003624p:plain

結果

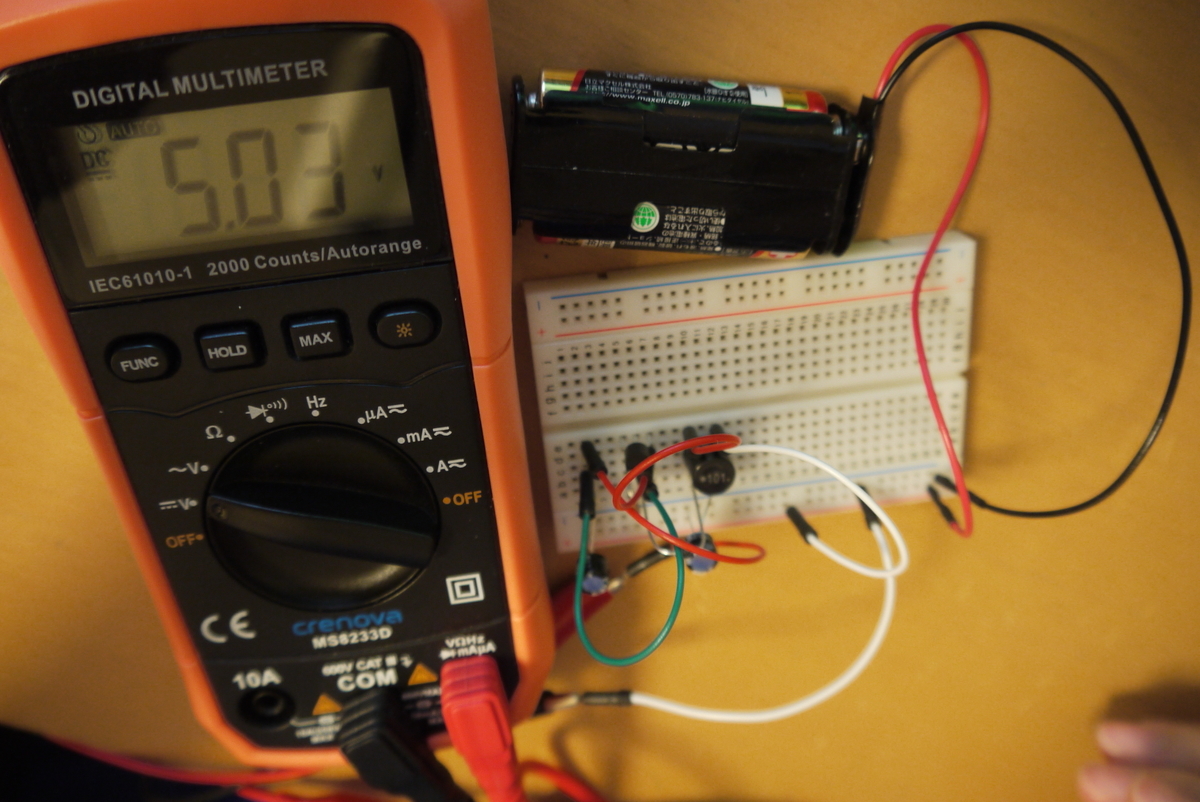

テスターで計測したところしっかり5Vに昇圧できました。

f:id:shangtian:20190621090905j:plain

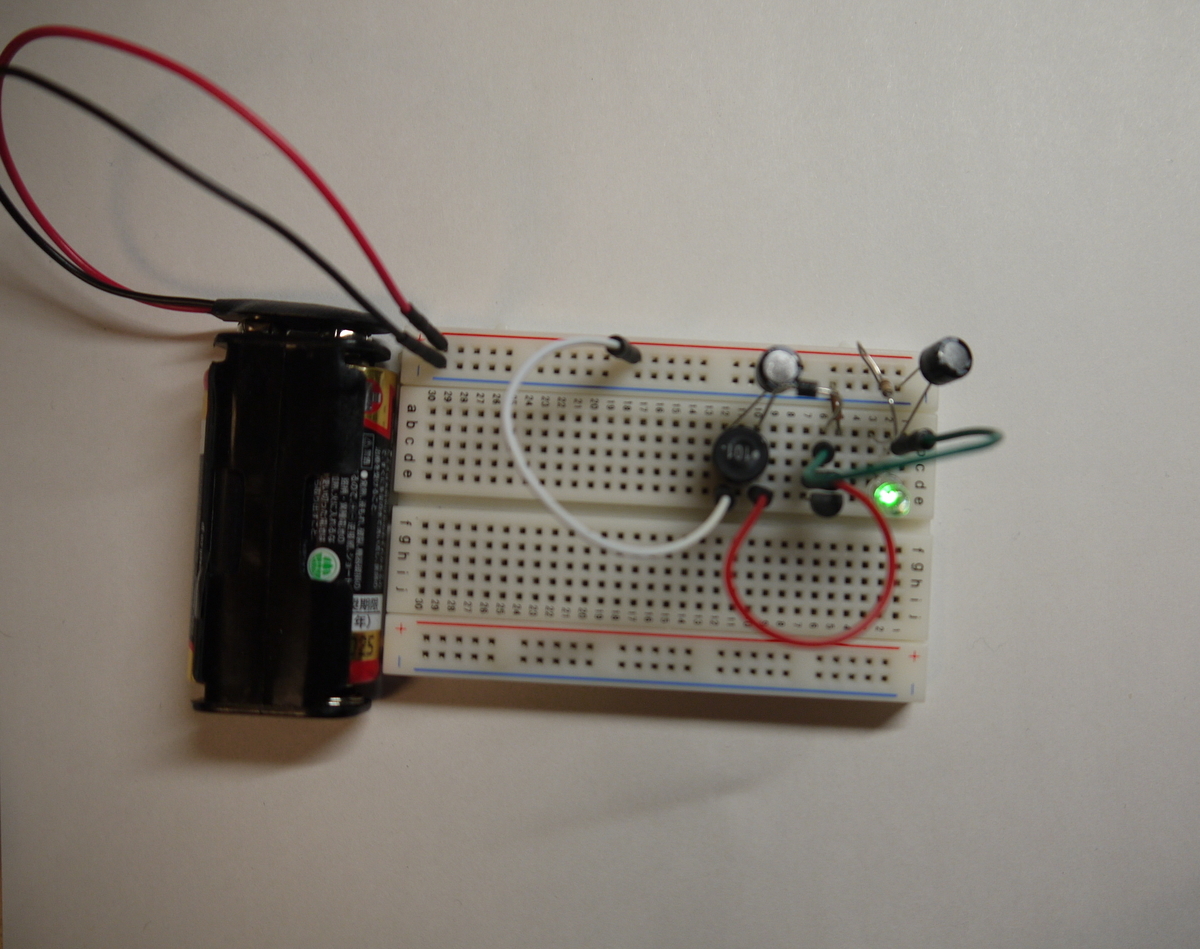

LEDを光らせて見た

f:id:shangtian:20190629125907j:plain

USB電源を自作

HT7750Aを用いてUSB電源を自作してみた。

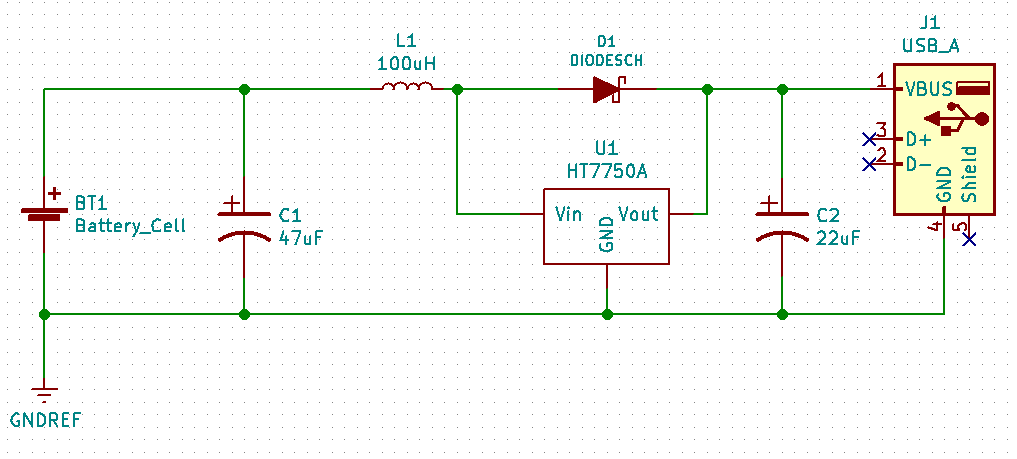

回路図は以下の通り f:id:shangtian:20190817213743p:plain

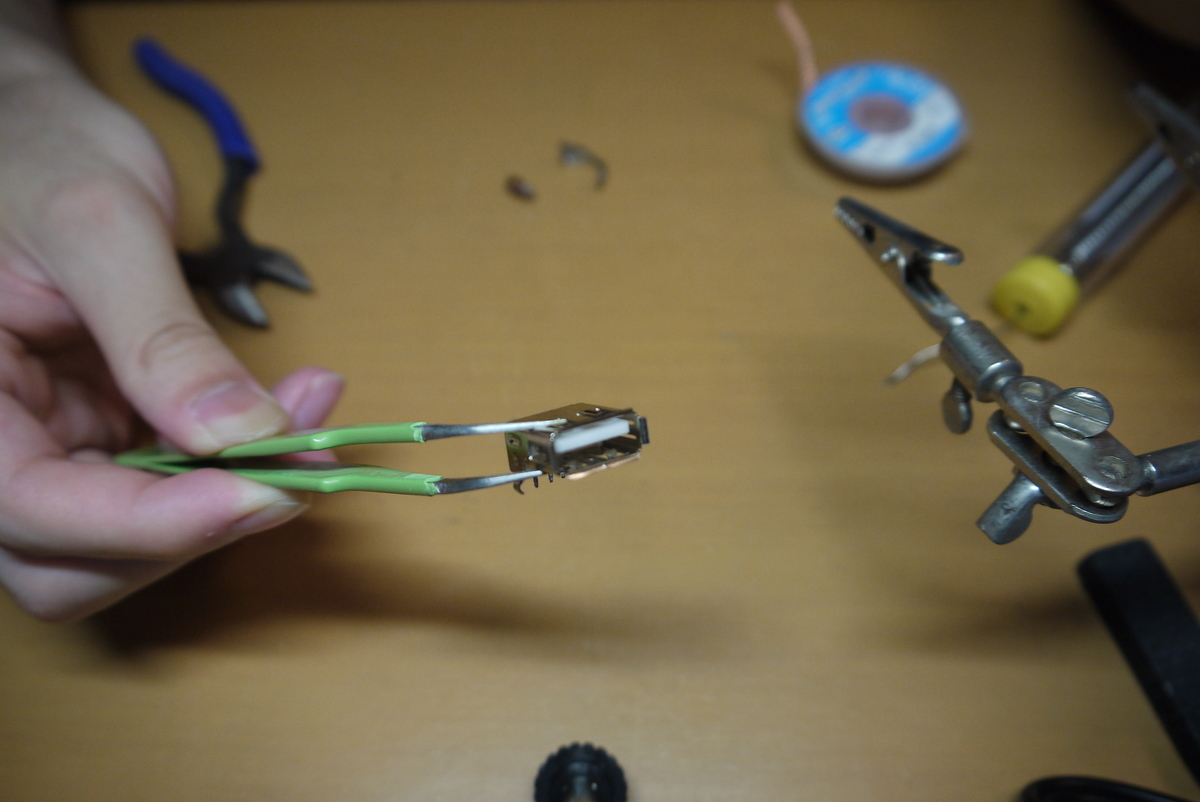

USB端子 部品取り

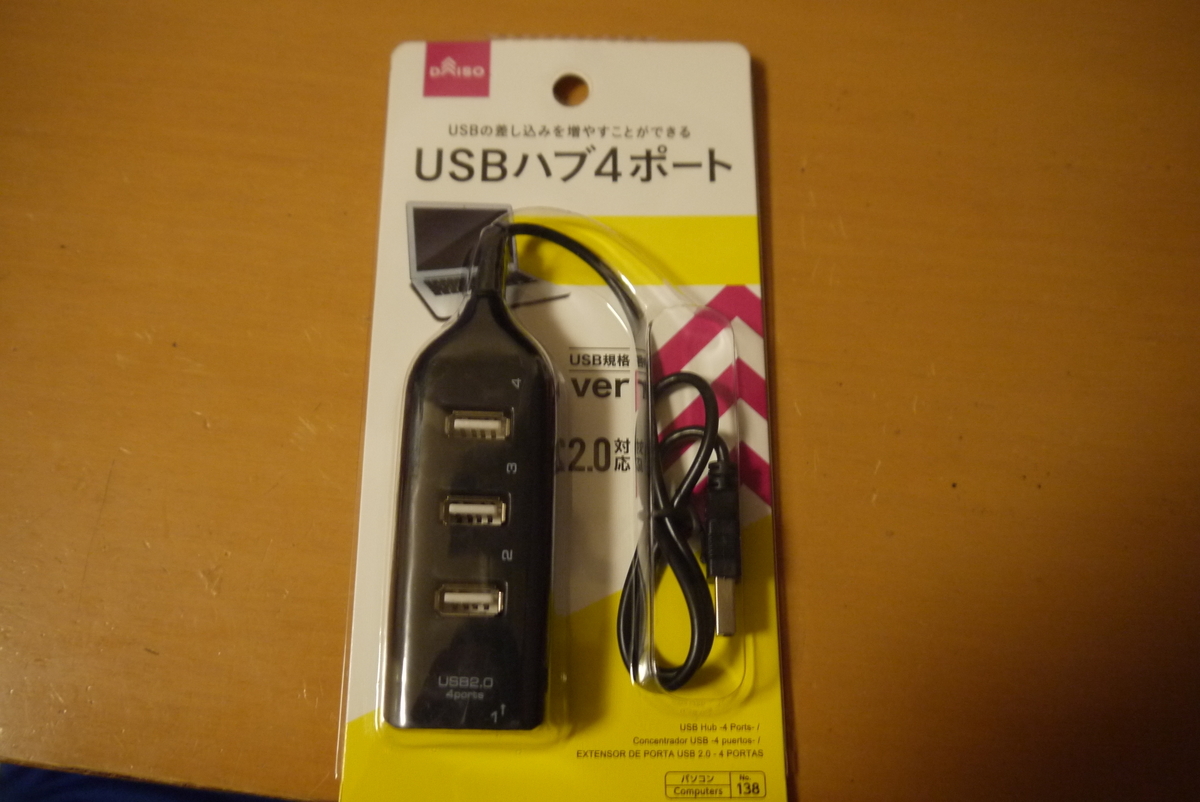

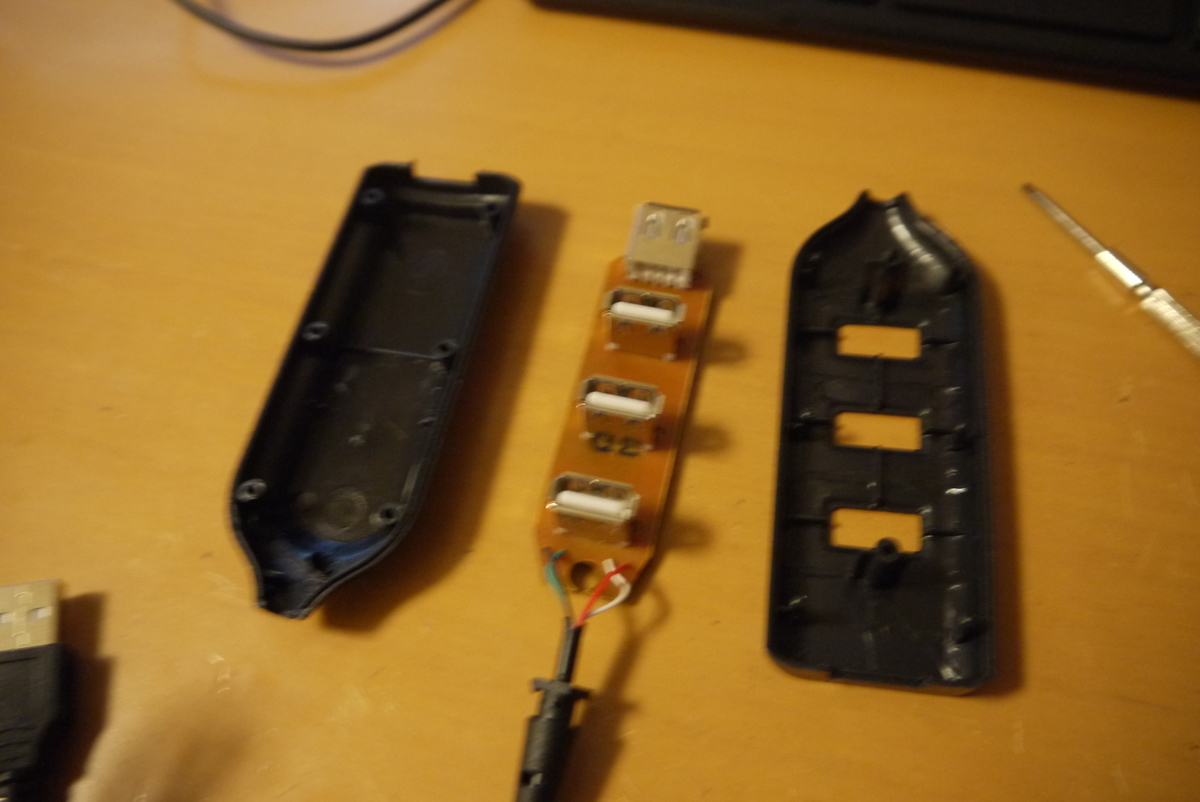

usb端子が家になかったので、ダイソーでusbバスを買って部品を取っていく。

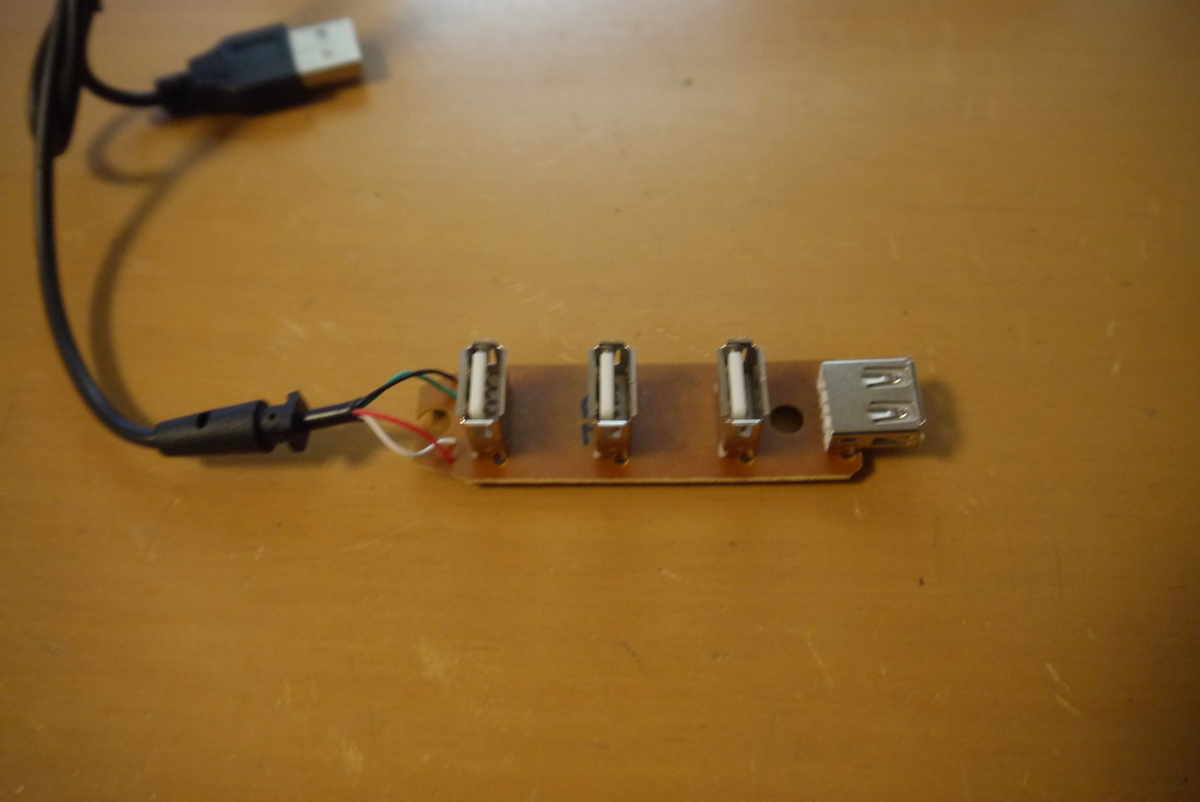

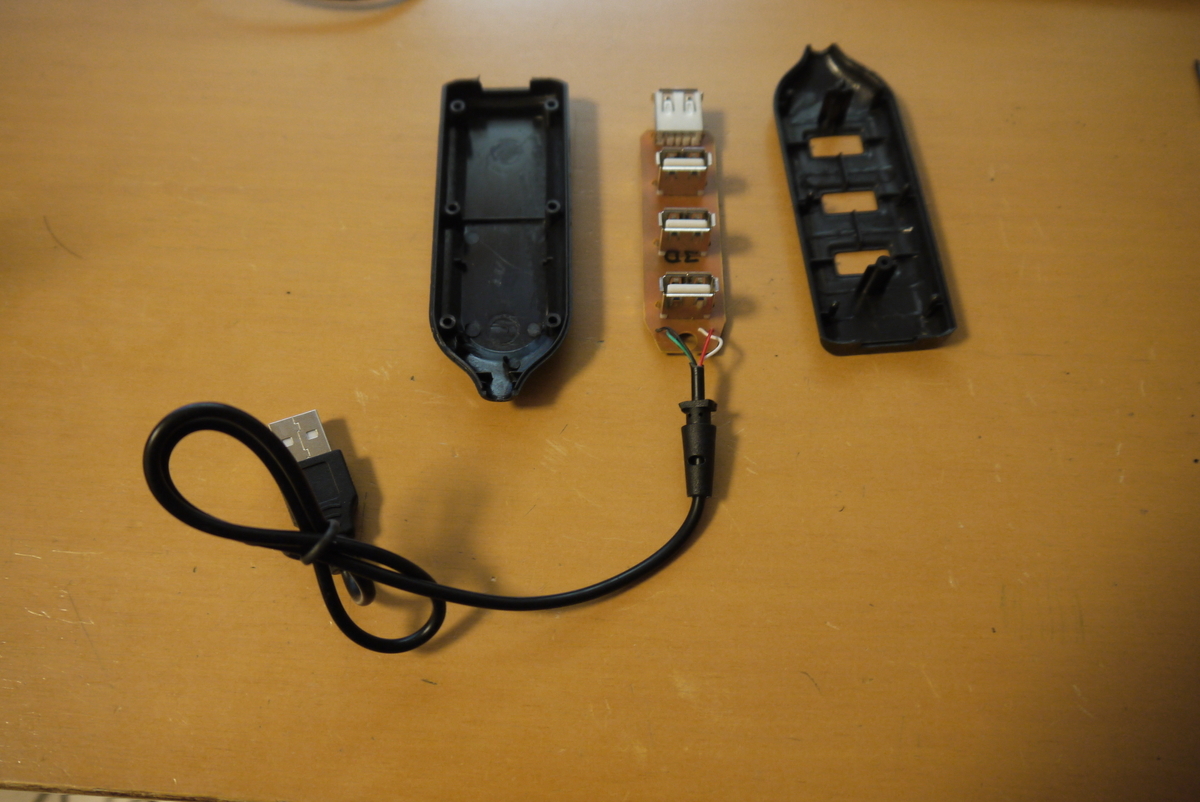

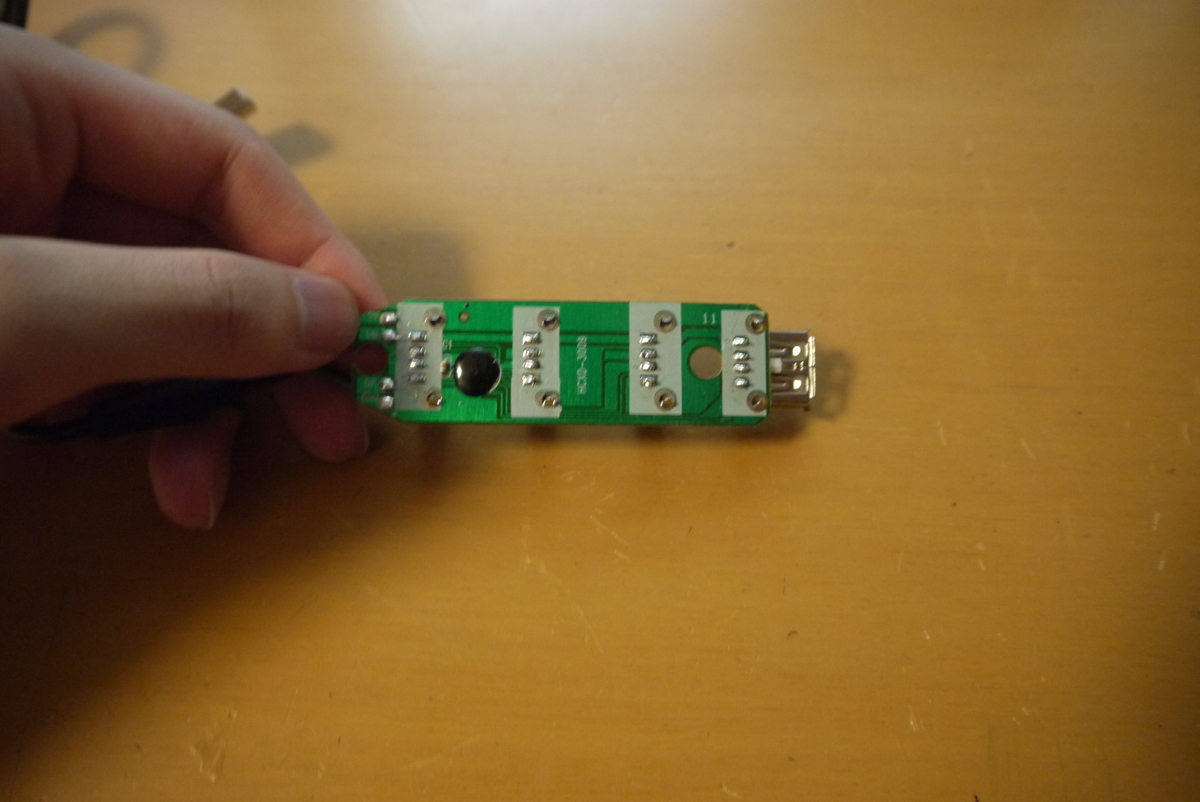

作りが非常に単純でケースは簡単に分解できてしまう f:id:shangtian:20190819202550j:plain f:id:shangtian:20190819202552j:plain f:id:shangtian:20190819202556j:plain f:id:shangtian:20190819202557j:plain f:id:shangtian:20190819202600j:plain f:id:shangtian:20190819202626j:plain

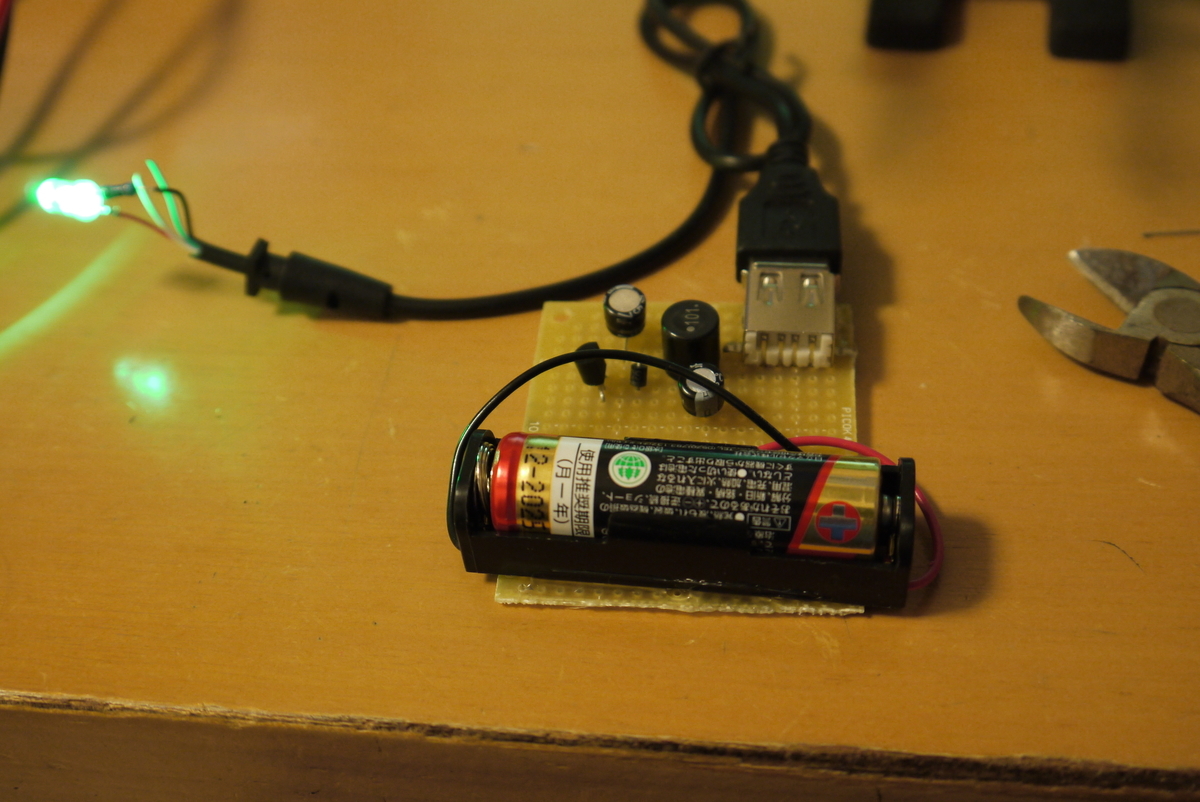

完成

正負が合っているか確認 f:id:shangtian:20190819202409j:plain
